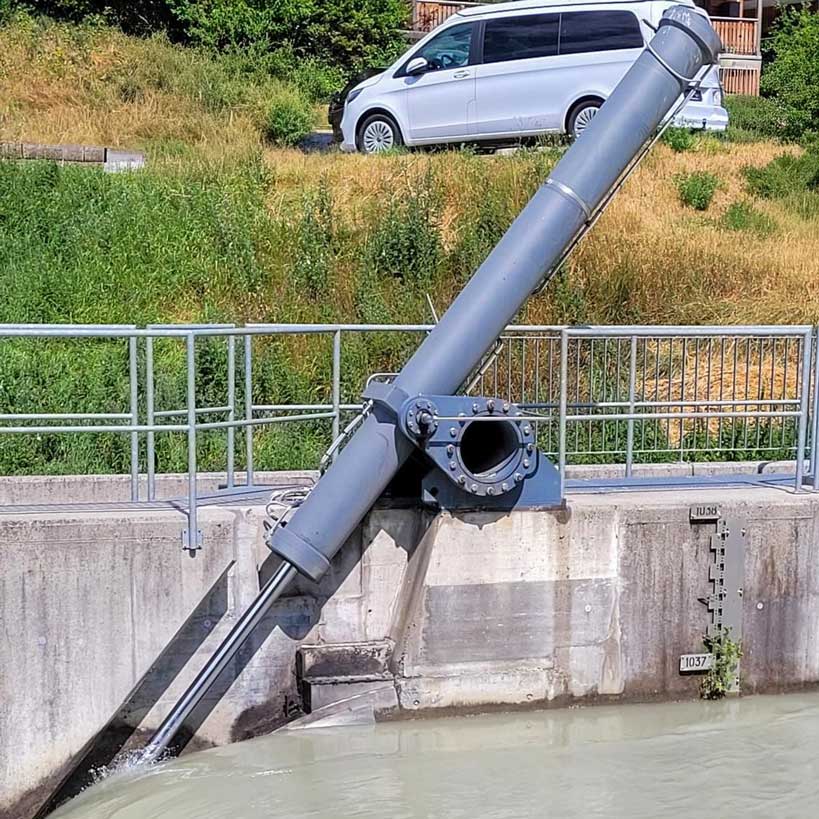

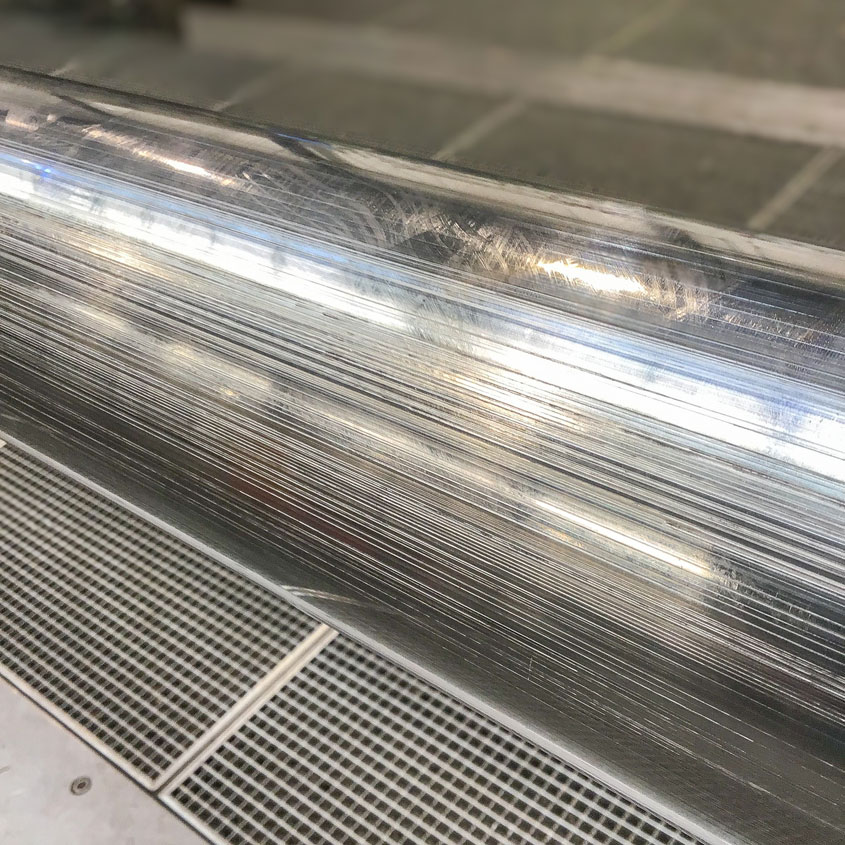

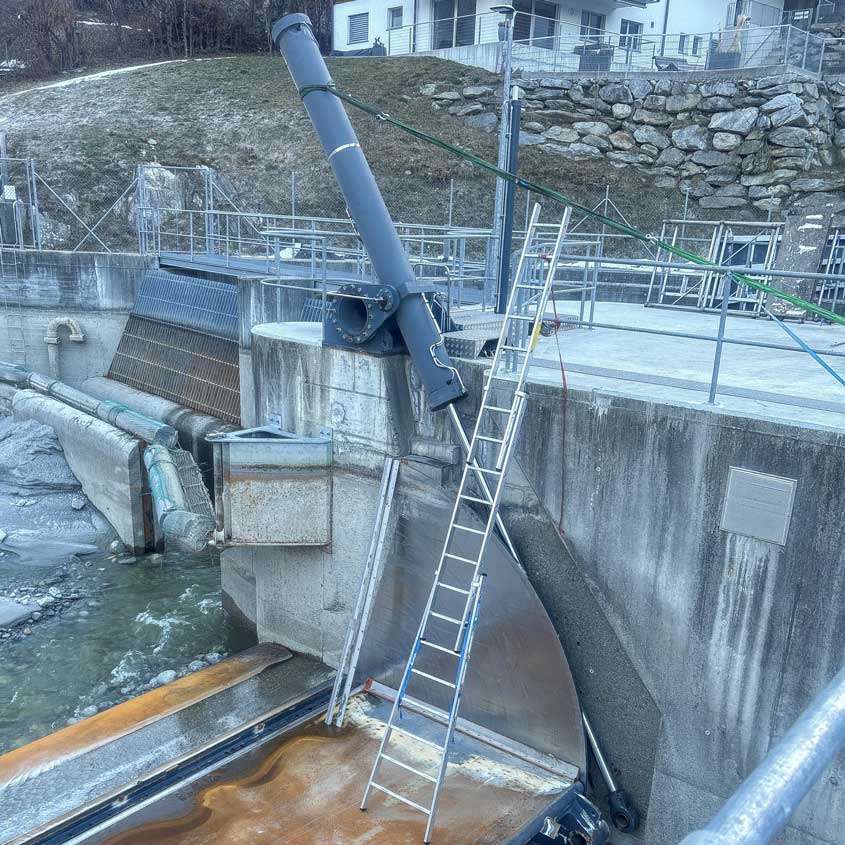

Im Auftrag der endigo Energie AG durfte die Schenker Hydraulik AG in enger Zusammenarbeit mit der Fäh Maschinen- und Anlagenbau AG einen Klappenzylinder im Kraftwerk Wysswasser in Fiesch vollständig revidieren. Aufgrund tiefer Kratzer an der Kolbenstange war eine umfassende Instandsetzung des Hydraulikzylinders erforderlich, um die langfristige Betriebssicherheit der Anlage sicherzustellen.

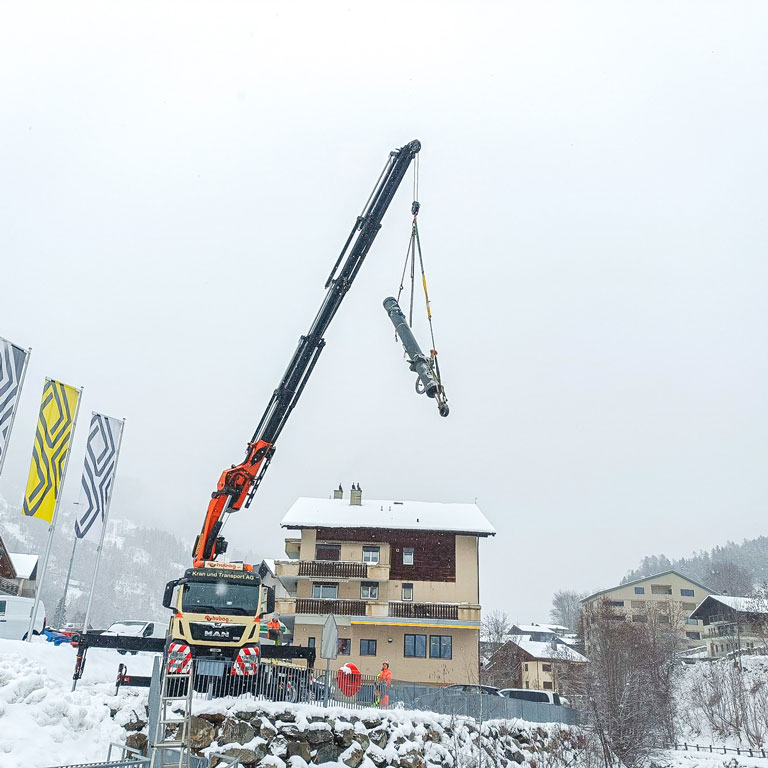

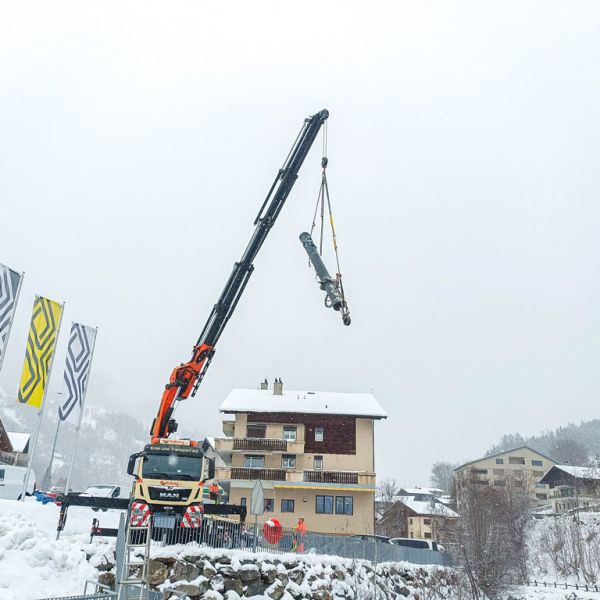

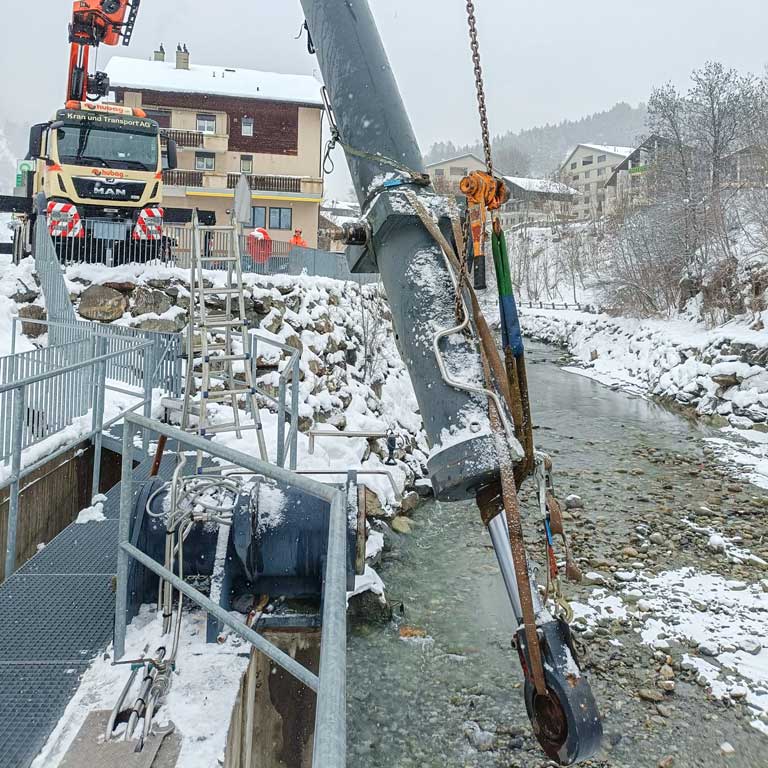

Der Ausbau des Zylinders erfolgte durch die Fachspezialisten der Fäh AG direkt vor Ort im Kraftwerk. Anschliessend wurde der Hydraulikzylinder in unserem Werk einer detaillierten Schadensanalyse unter-zogen und mit den Revisionsarbeiten begonnen.
Umfang der ausgeführten Revisionsarbeiten
- Engineering und Konstrution sämtlicher Bauteile im Haus
- Sandstrahlen und Zinkstaubgrundierung des Zylinders
- Ersatz aller Dichtungen und Führungsbänder

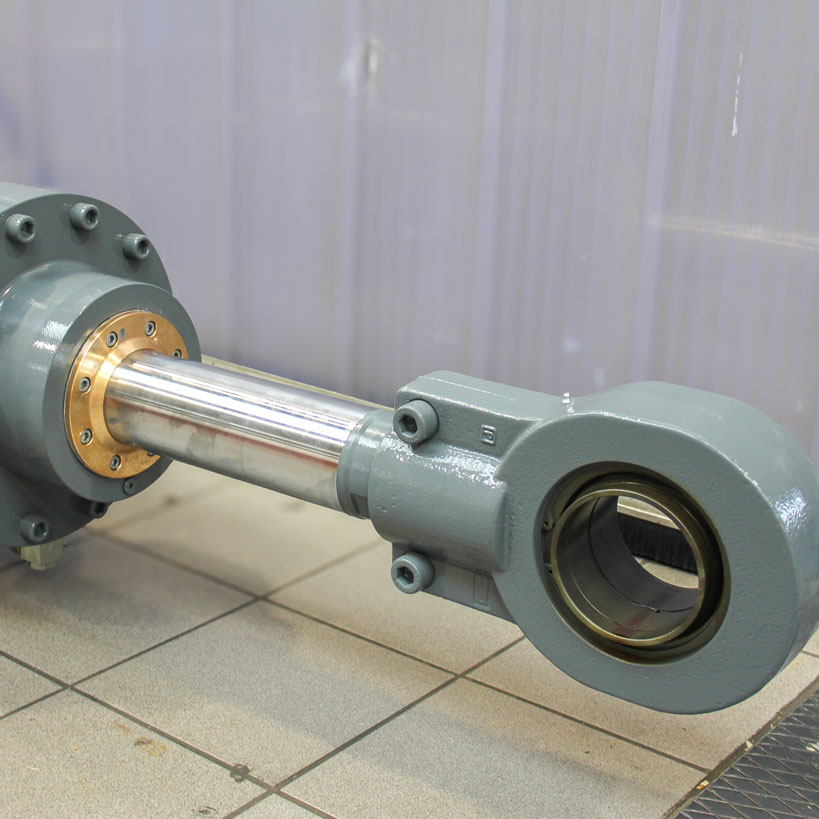

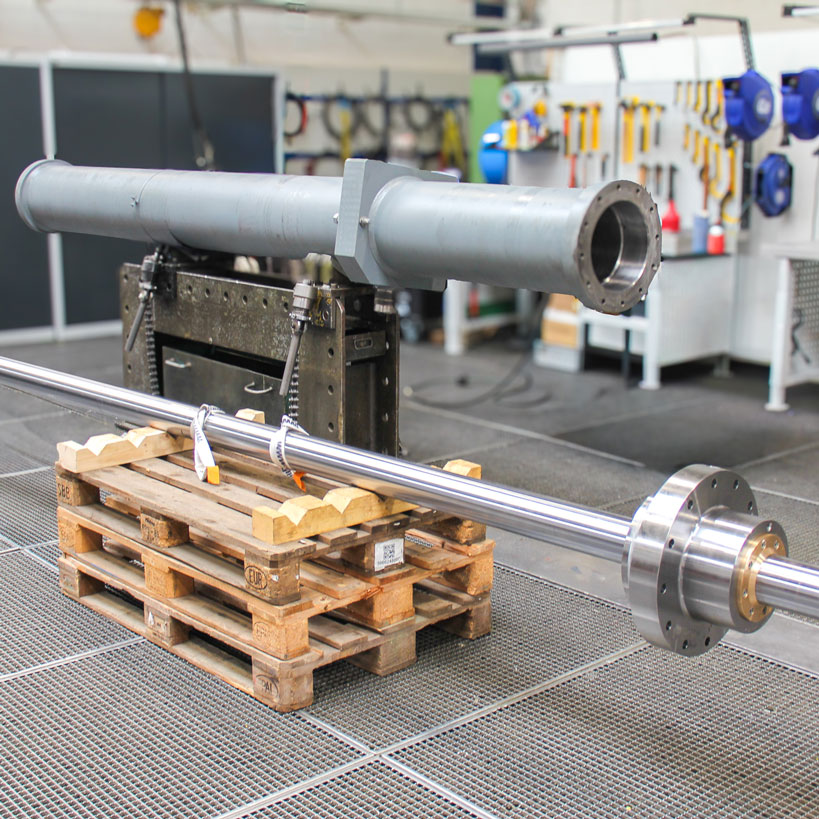

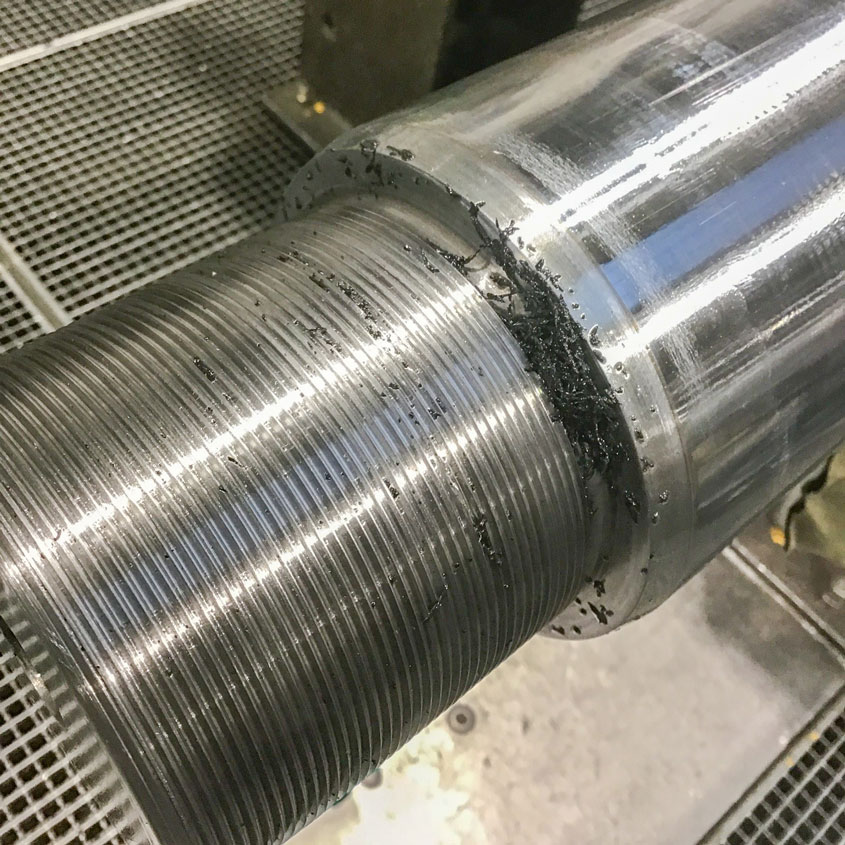

- Neuanfertigung der Kolbenstange

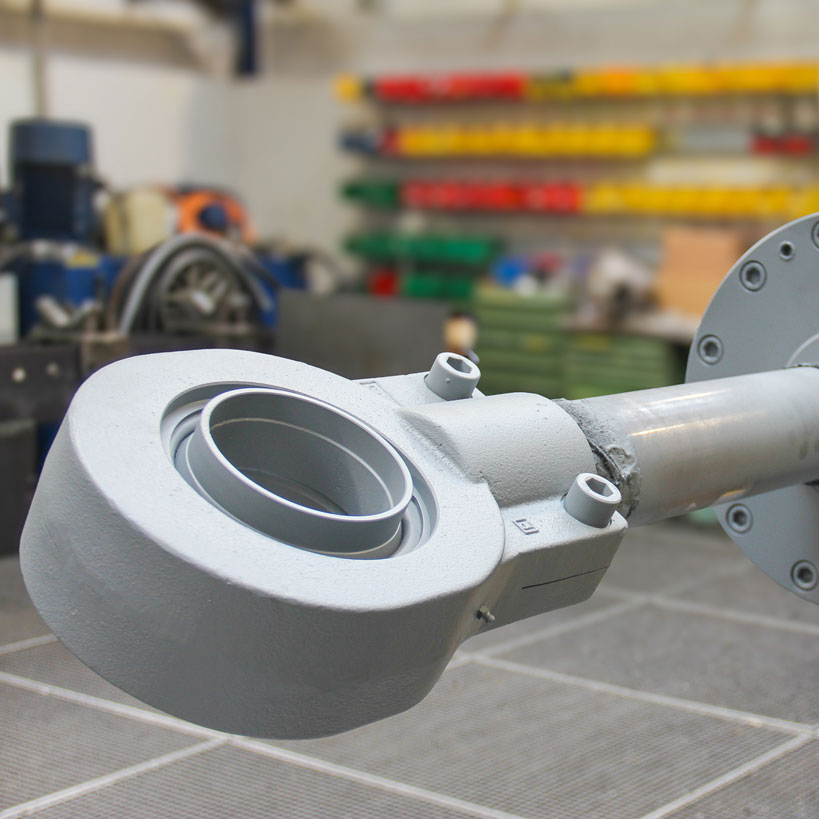

- Ersatz des Gelenklagers am Gelenkkopf

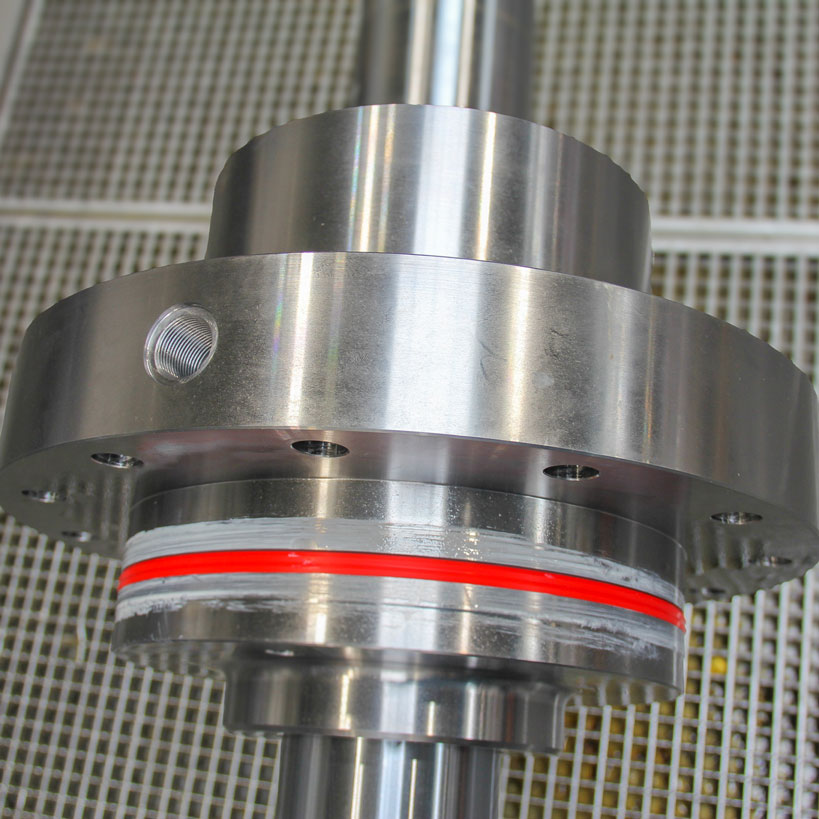

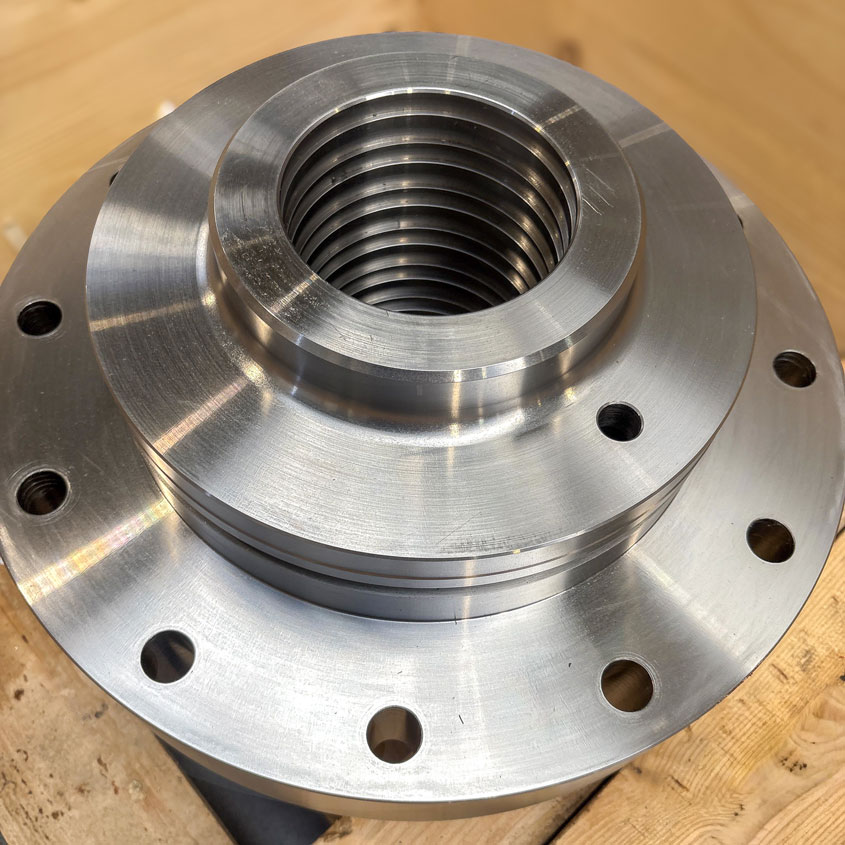

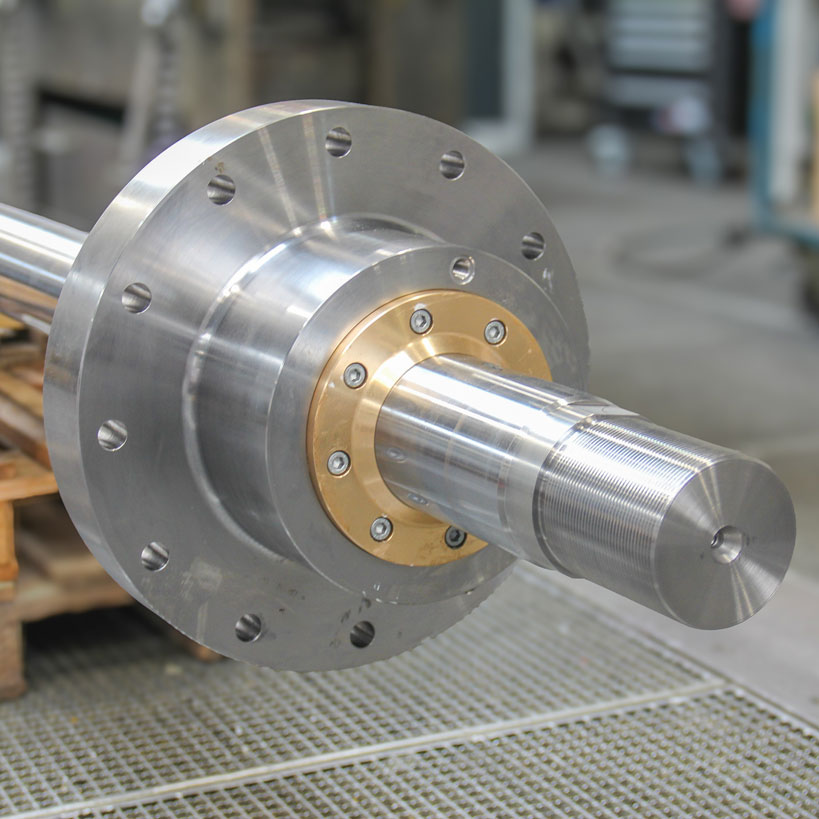

- Neuanfertigung von Verschluss und Eisabstreifer

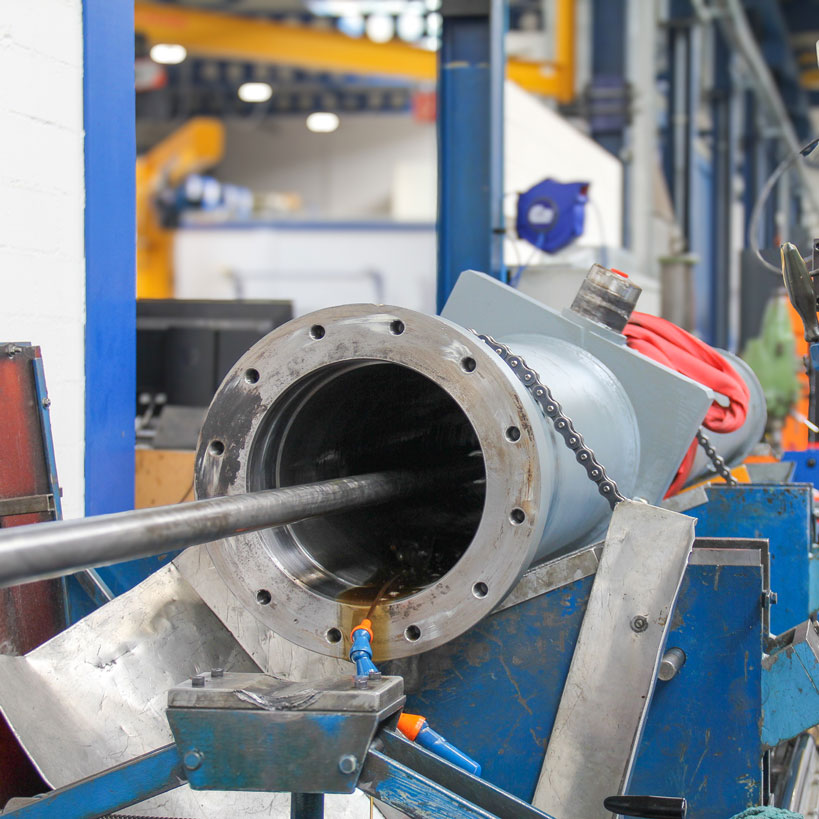

- Honen des Zylinderrohrs inkl. Nachbearbeitung der Dichtsitze
- Nachbearbeitung und Polieren des Schwenkzapfens
- Instandsetzung des Gelenklagerbolzens inklusive Aufspritzen resp. thermisch Beschichten
- Lackierung gemäss Wasserkraftvorschrift

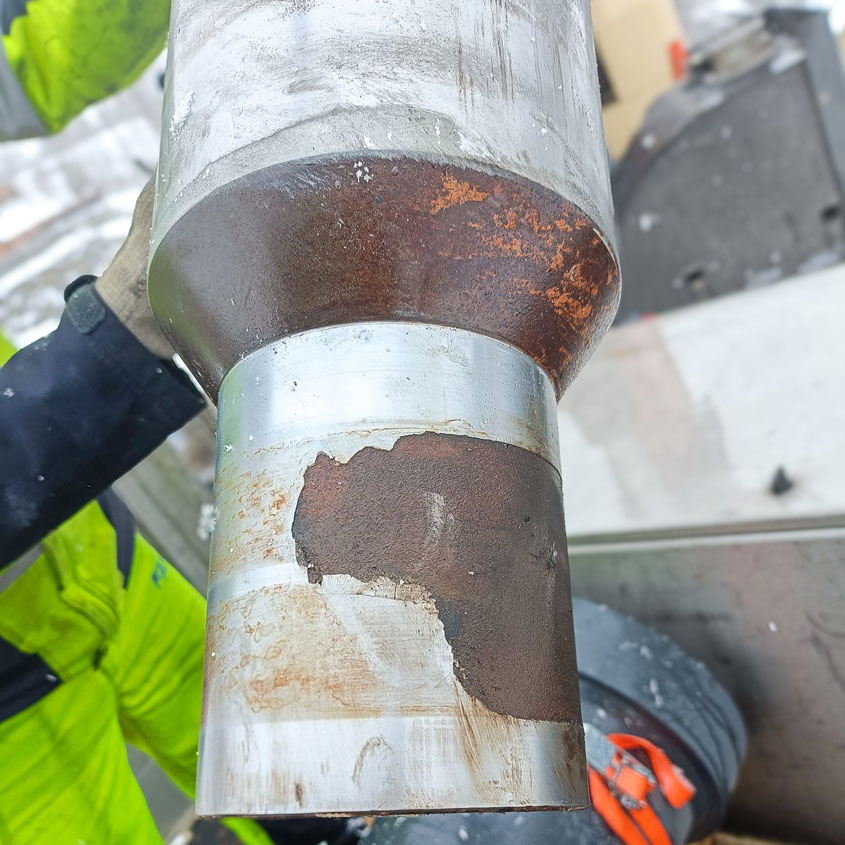

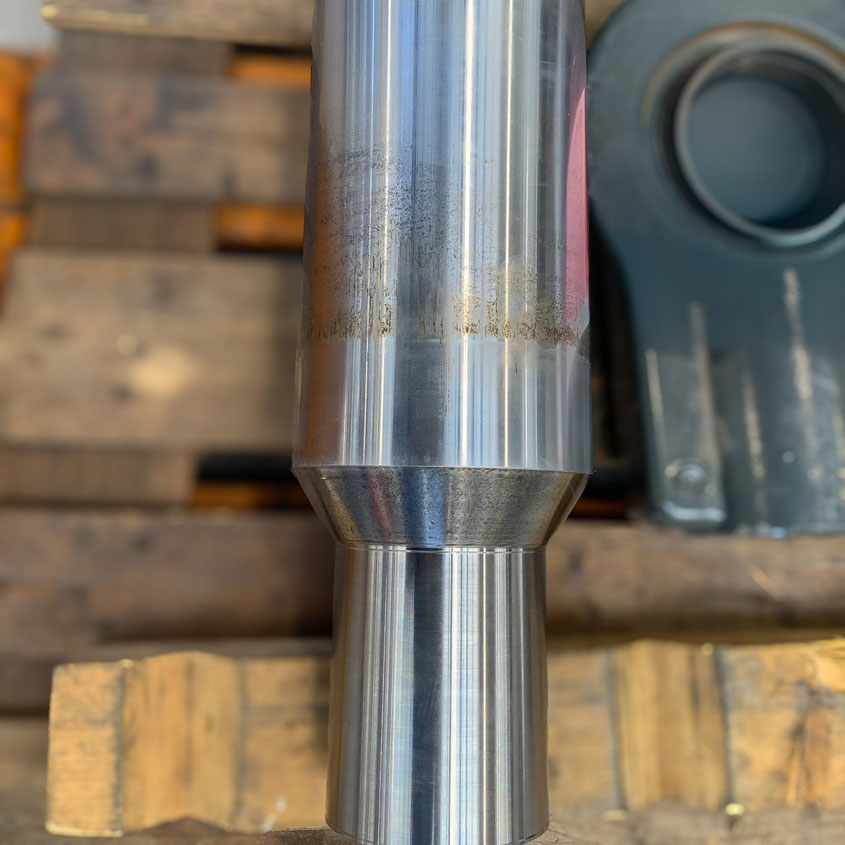

Ein besonderer Fokus lag auf der Instandsetzung des Bolzens. Dieser wurde zentriert, korrodiertes Material abgetragen und anschliessend durch unsere Tochterfirma DEMA Metallspritz iCoat AG speziell beschichtet. In diesem Anwendungsbereich wäre eine herkömmliche Verchromung nicht ausreichend widerstandsfähig gewesen. Die gewählte Beschichtung bietet eine deutlich höhere Beständigkeit gegen-über den mechanischen und betrieblichen Belastungen im Wasserkraftbereich. Anschliessend wurde der Bolzen auf Endmass geschliffen sowie die direkt wasserberührten Flächen gemäss Vorschrift lackiert.
«Die geplanten Revisionsarbeiten inkl. Zusatzarbeiten konnten dank der Professionalität der Firma Schenker rasch und unter Einhaltung der Kosten realisiert werden. Mit dem Know how der Fachspezialisten wurden wir als Kunde gut beraten, um Verbesserungsmassnahmen umzusetzen. Die Anlage konnte in guter Zusammenarbeit erfolgreich in Betrieb genommen werden.» Kilian Walpen - endigo Energie AG

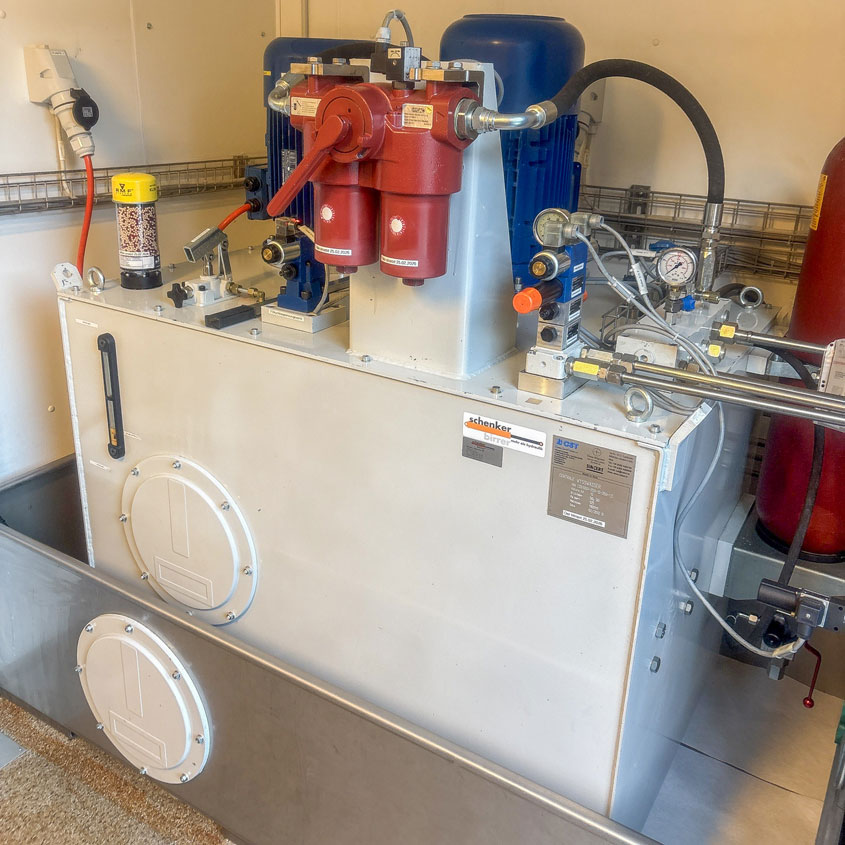

Revision des Hydraulikaggregats vor Ort

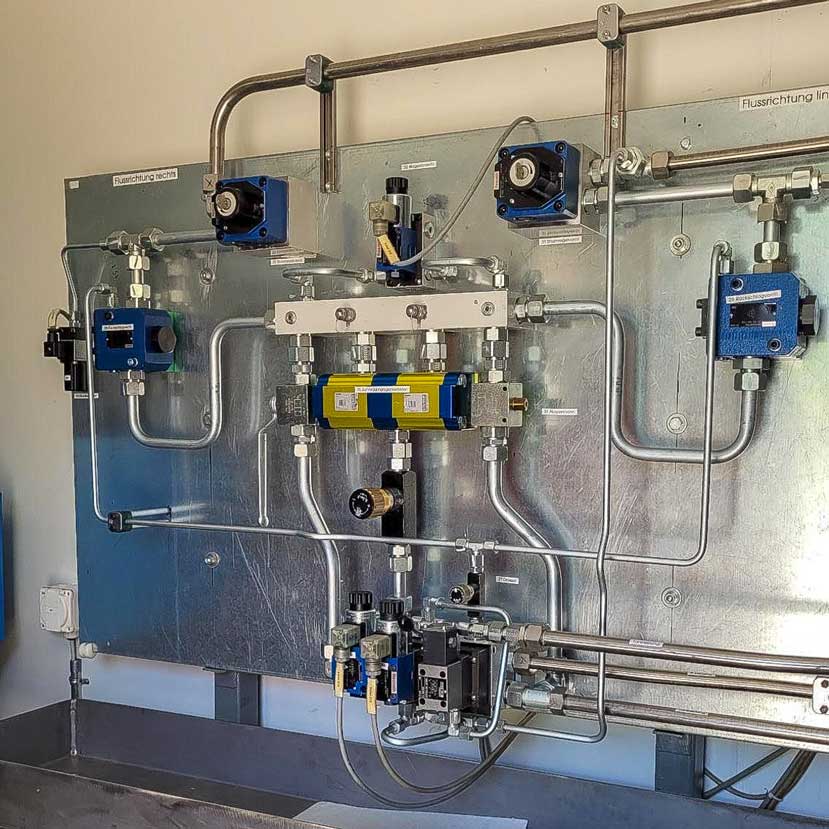

Zusätzlich wurde vor Ort eine umfassende Revision des Hydraulikaggregats und der Leitungen durchge-führt. Die Arbeiten umfassten unter anderem:
- Druckentlastung und Entleerung des Systems
- Filtration im Nebenstrom und Wiederaufbereitung des Hydrauliköls
- Reinigung des Tanks sowie Spülung der Leitungen
- Prüfung und Abdichtung von Ventilen
- Kontrolle und Ersatz von Schlauchleitungen und Filtern
- Kontrolle des Druckspeichers
- Befüllen des Tanks mit filtriertem Hydrauliköl
- Abschliessende Funktionsprüfung
Erfolgreiche Wiederinbetriebnahme
Der Wiedereinbau erfolgte durch die Firma Fäh Maschinen- und Anlagenbau AG gemeinsam mit den Fachpersonen des Kraftwerks Wysswasser.
Dank der umfassenden Revision des Hydraulikzylinders, des Bolzens sowie des Aggregats ist die Anlage nun wieder vollständig betriebsbereit und für die kommenden Jahre zuverlässig im Einsatz.
Wir bedanken uns herzlich bei der endigo Energie AG sowie beim Kraftwerk Wysswasser für das entge-gengebrachte Vertrauen und freuen uns auf die weitere Zusammenarbeit.
