Die Schenker Hydraulik AG hatte in Zusammenarbeit mit Fäh Maschinen- und Anlagenbau AG im Auftrag der Kraftwerke Sarganserland AG der Axpo die zwei Grundablasszylinder des Stausees Gigerwald instandgesetzt und mit neuster Dichtungstechnologie ausgerüstet.

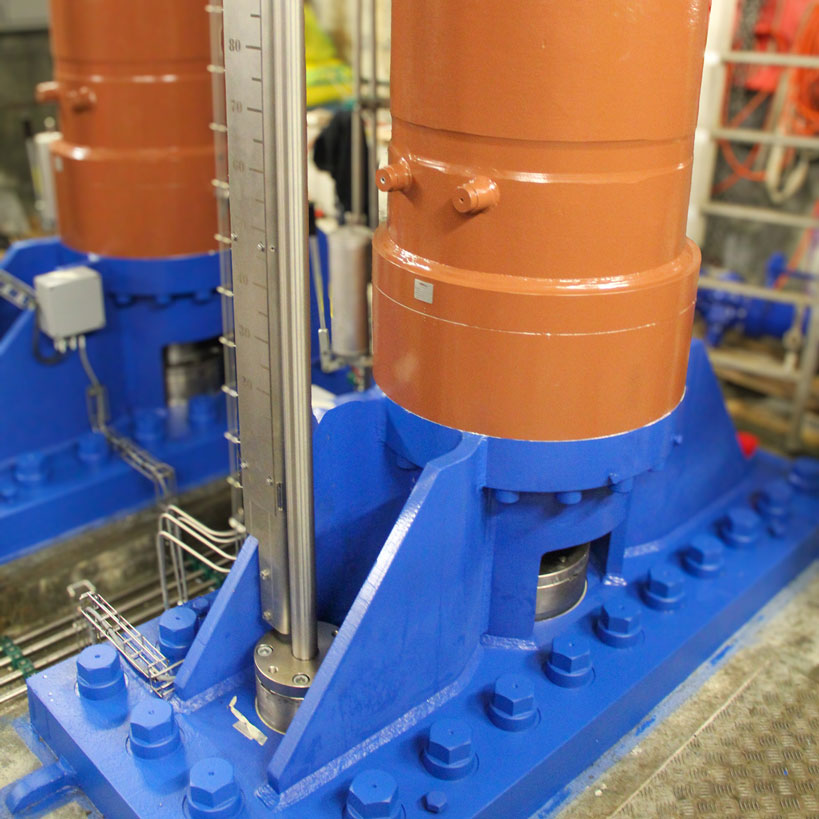

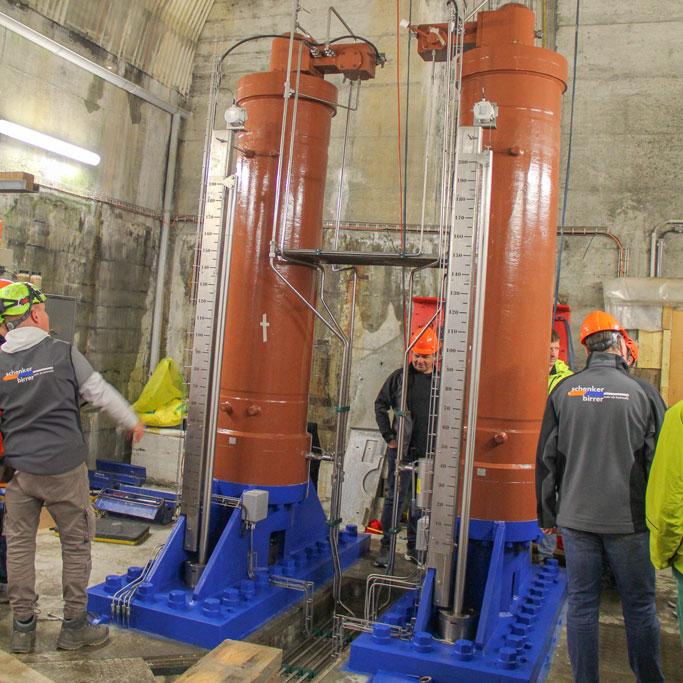

Diese Zylinder sind ein essenzieller Bestandteil der Grundablassschützen der Staumauer. Sie ermöglichen das Absenken des Seespiegels und sind Bestandteil der Sicherheitsorgane. Die Revision der Hydraulikzylinder war erforderlich, um die langfristige Funktionsfähigkeit und Betriebssicherheit der Grundablassschützen zu gewährleisten. Zudem stellt das Retrofit sicher, dass die Zylinder den aktuellen technischen- und sicherheitstechnischen Anforderungen entsprechen.
«Die Zylinder wurden wie gewohnt zur vollsten Zufriedenheit des Kunden revidiert» Jorge M. Gherbaz - Axpo
Herausforderung und Projektumfang

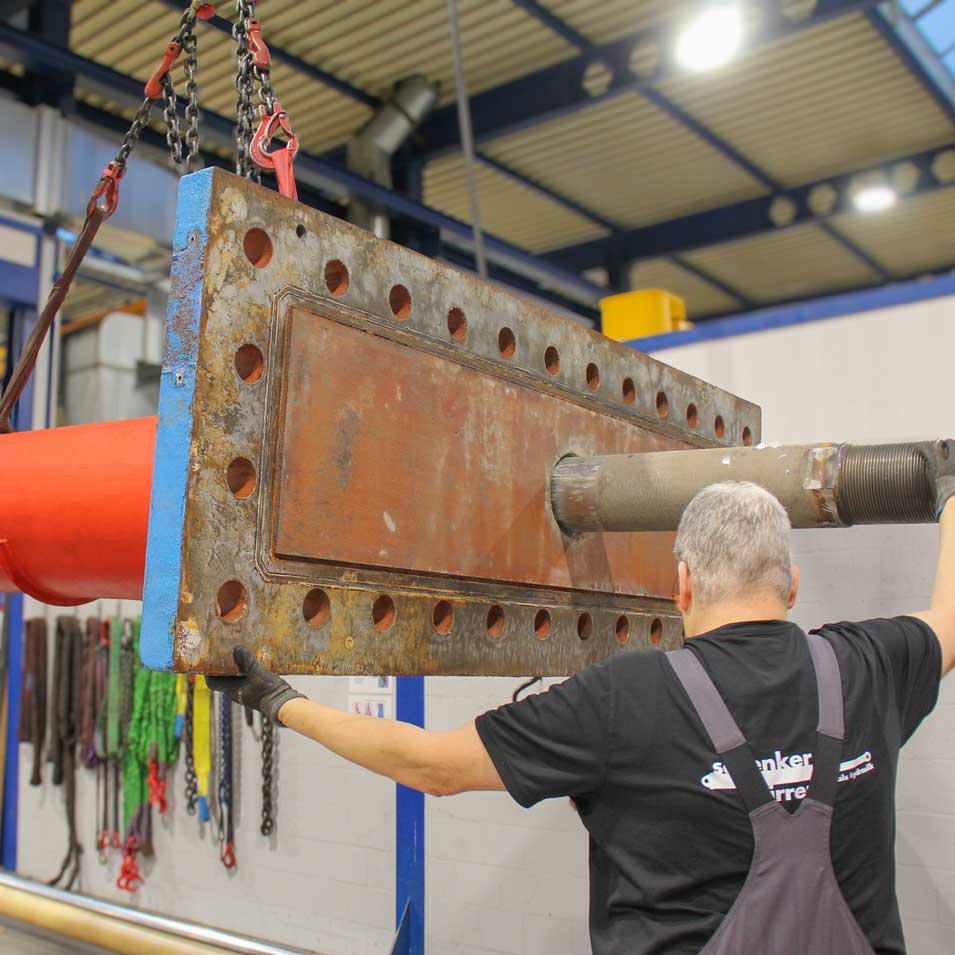

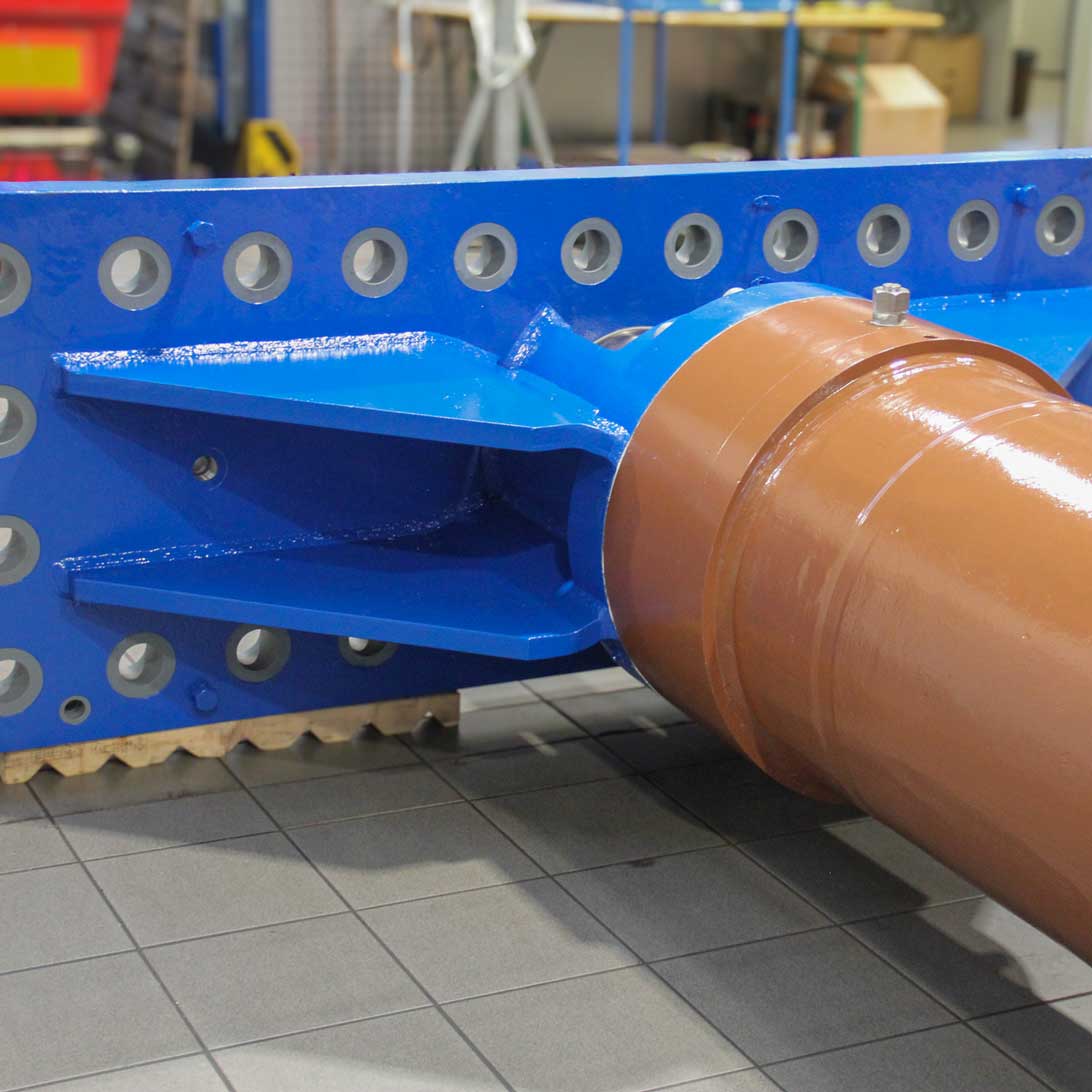

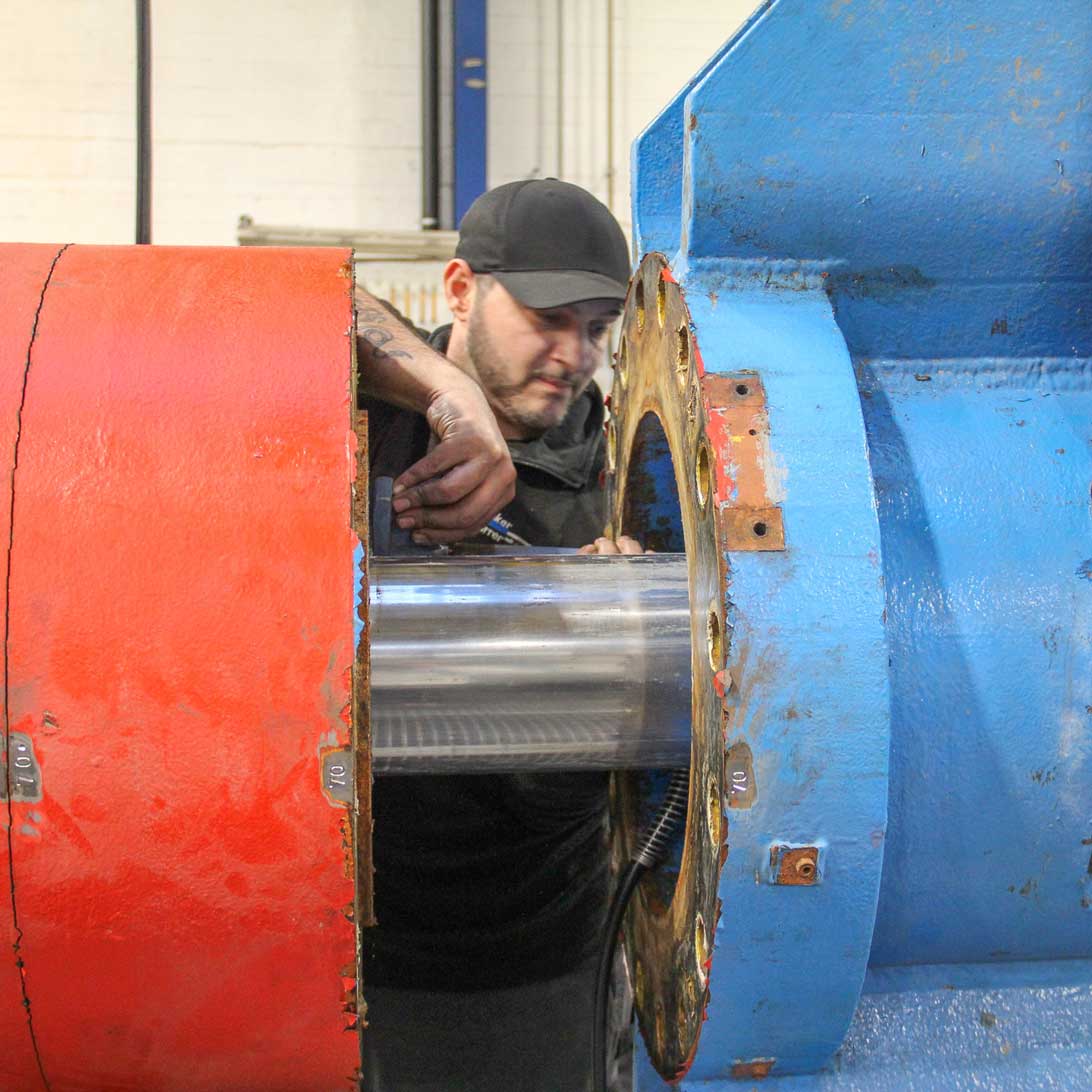

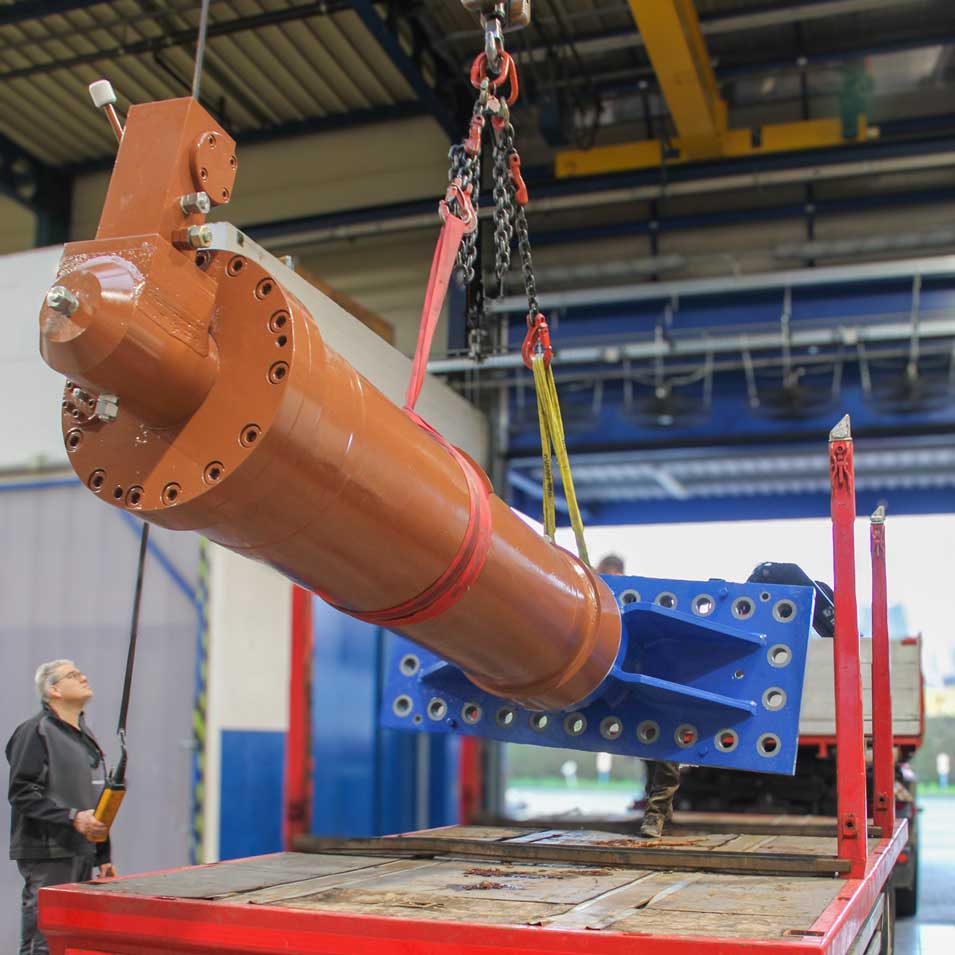

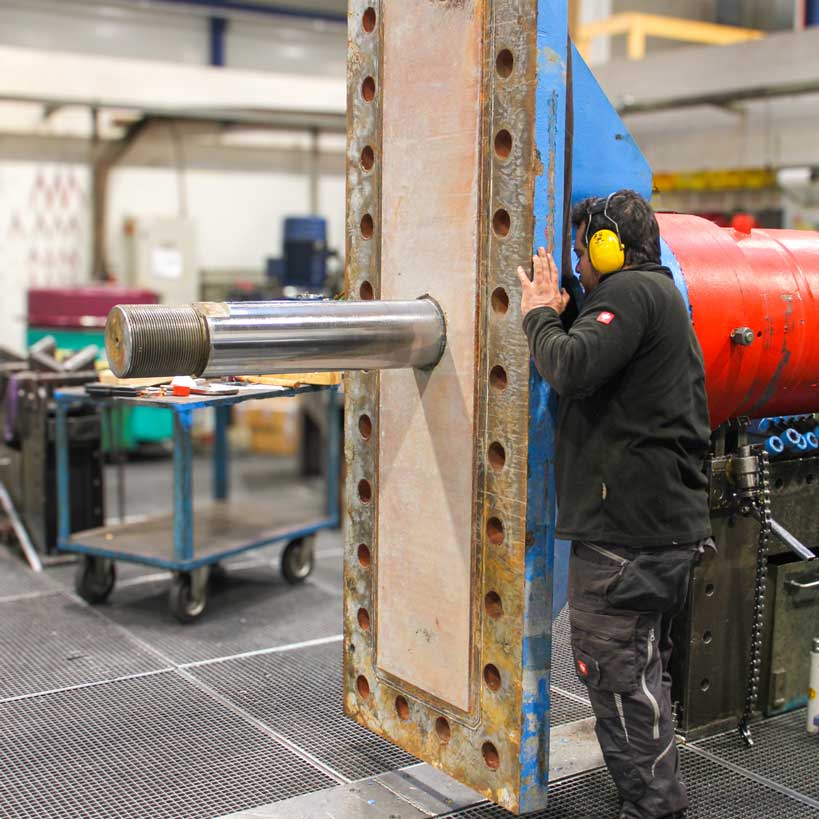

Ein einzelner Grundablass-Zylinder mit mechanischen Verriegelungen, inklusive Wasserkasten, bringt ein beeindruckendes Gewicht von 5,5 Tonnen auf die Waage. Die Demontage, die Revision der Einzelteile und der Zusammenbau erforderten daher höchste Präzision, Fachwissen und eine exakte Planung. Das Ziel war es, eine zuverlässige Funktion für viele weitere Jahre sicherzustellen.
Die wichtigsten Schritte im Überblick
- Rissprüfung durch externe Fachspezialisten, um Materialermüdung frühzeitig zu erkennen

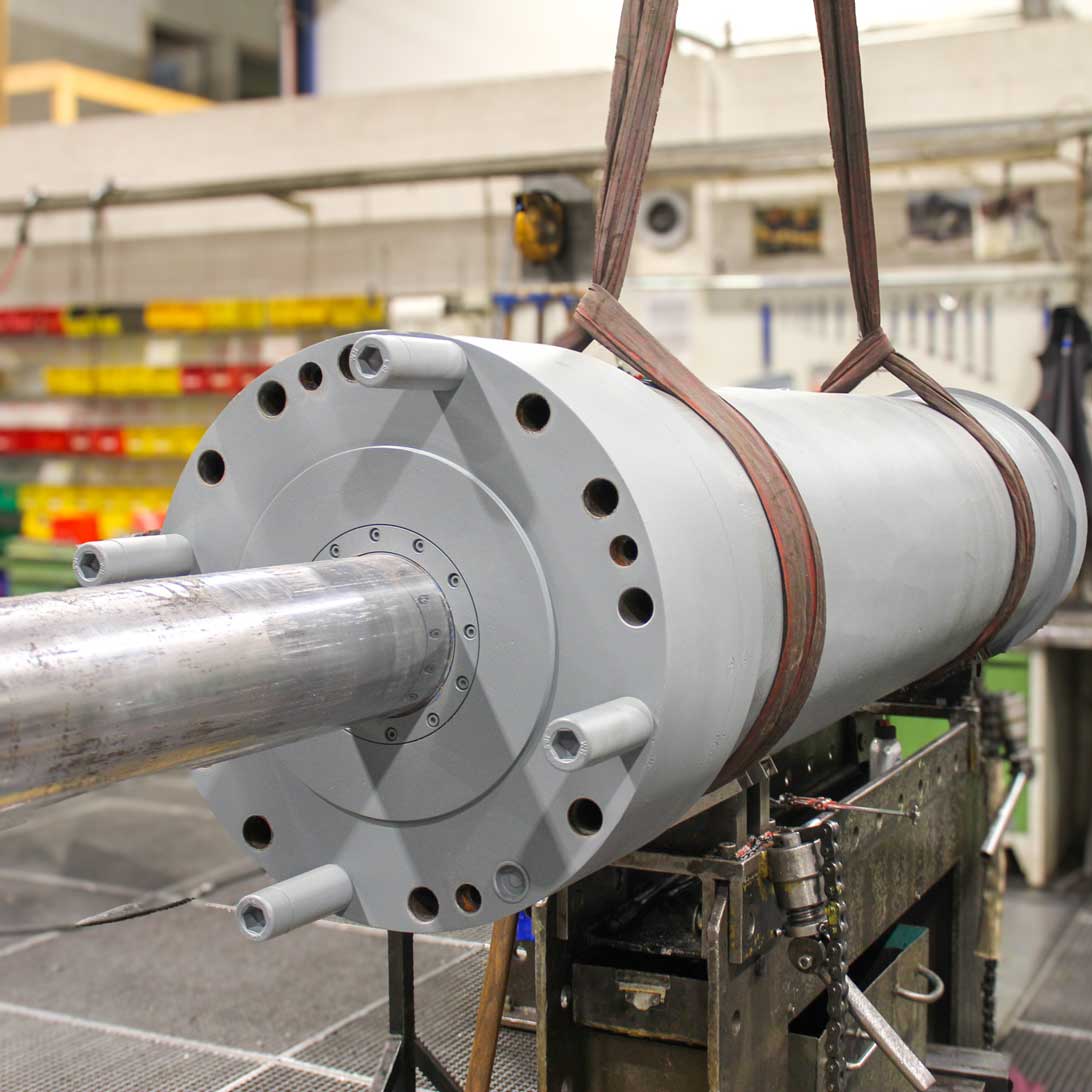

- Aufbereitung der Kolbenstangen mit kompletter Neuverchromung

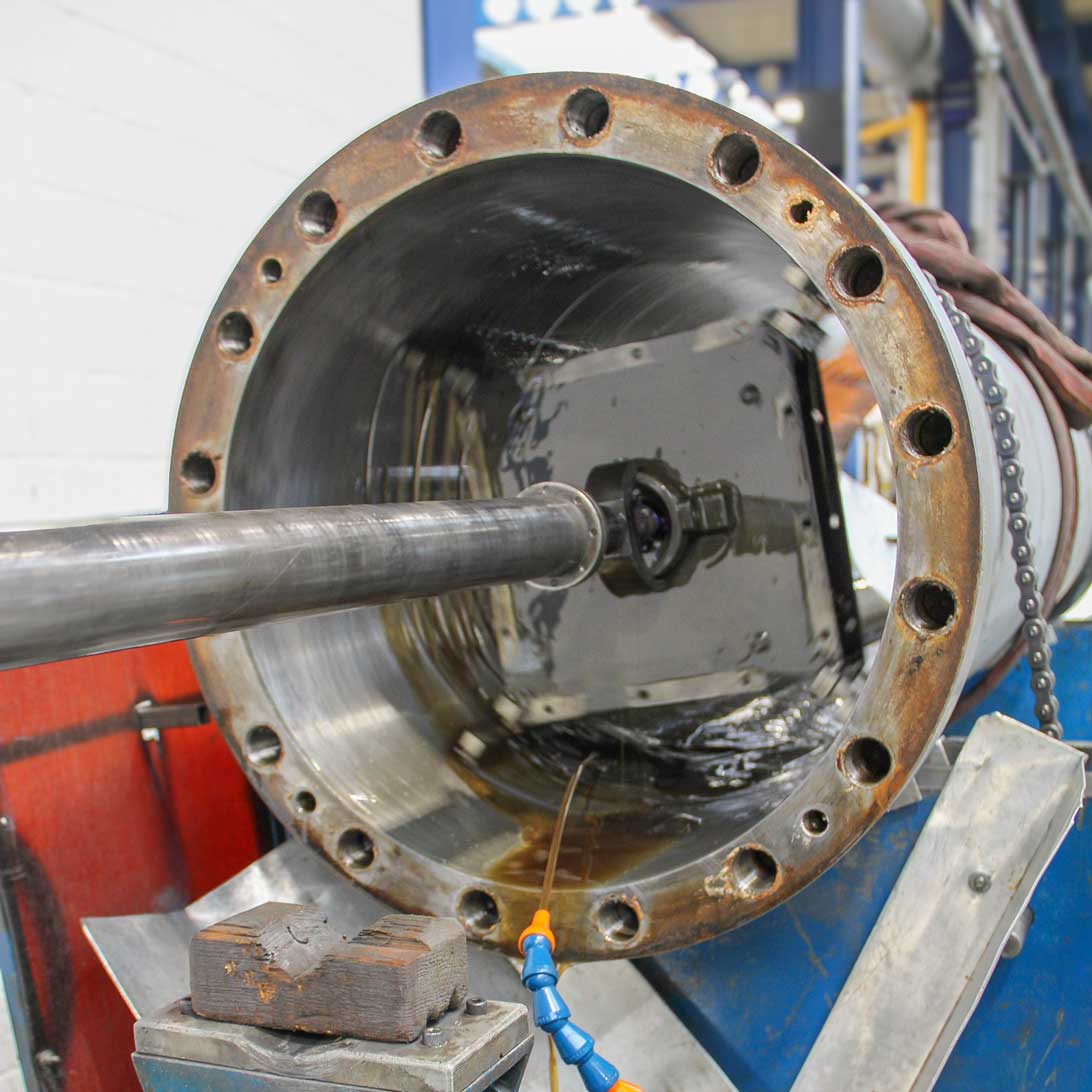

- Honen der Zylinderrohre, um die Zylindrizität zu gewährleisten und Laufspuren zu beseitigen

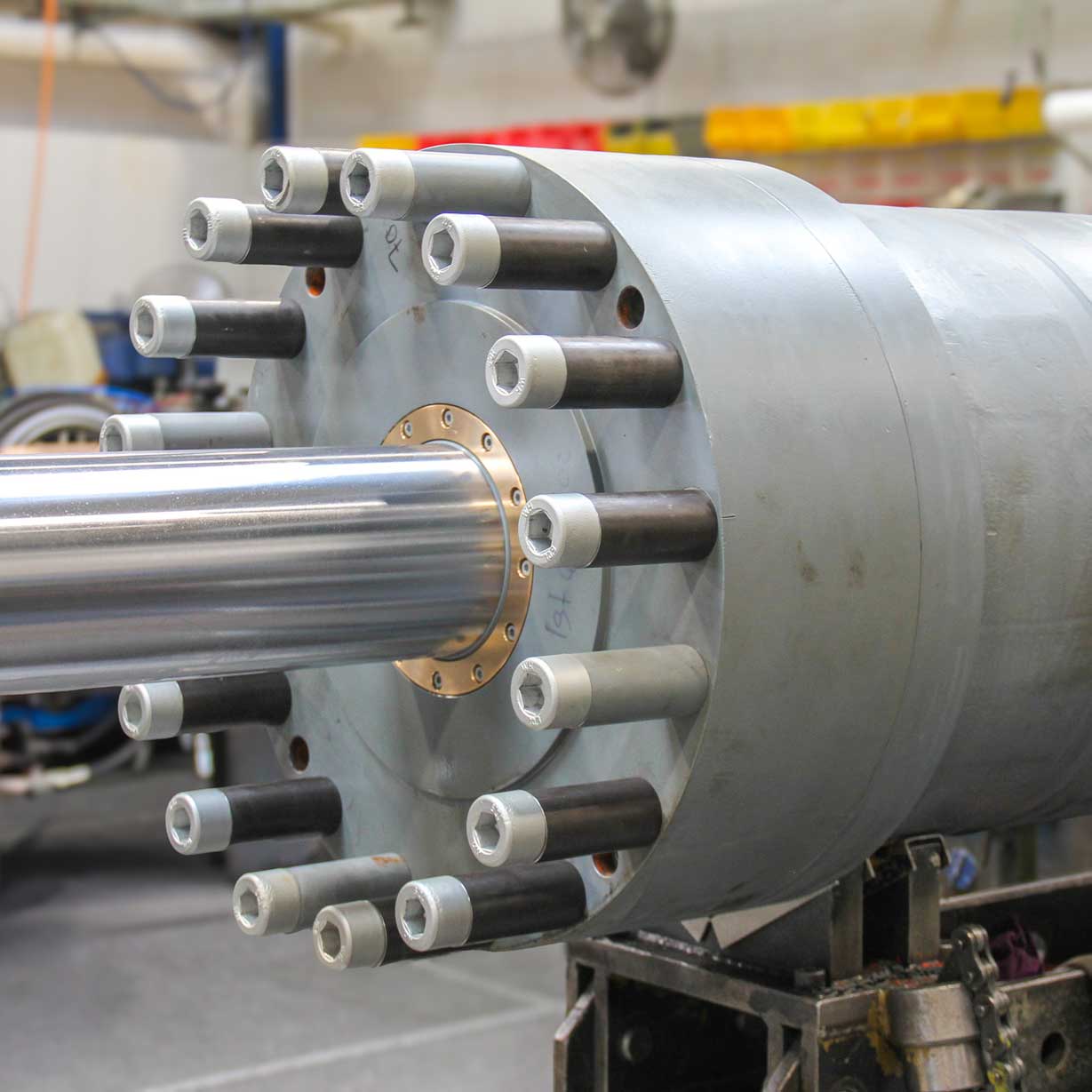

- Engineering eines neuen Führungs- und Dichtungssystem mit mechanischen Anpassungen

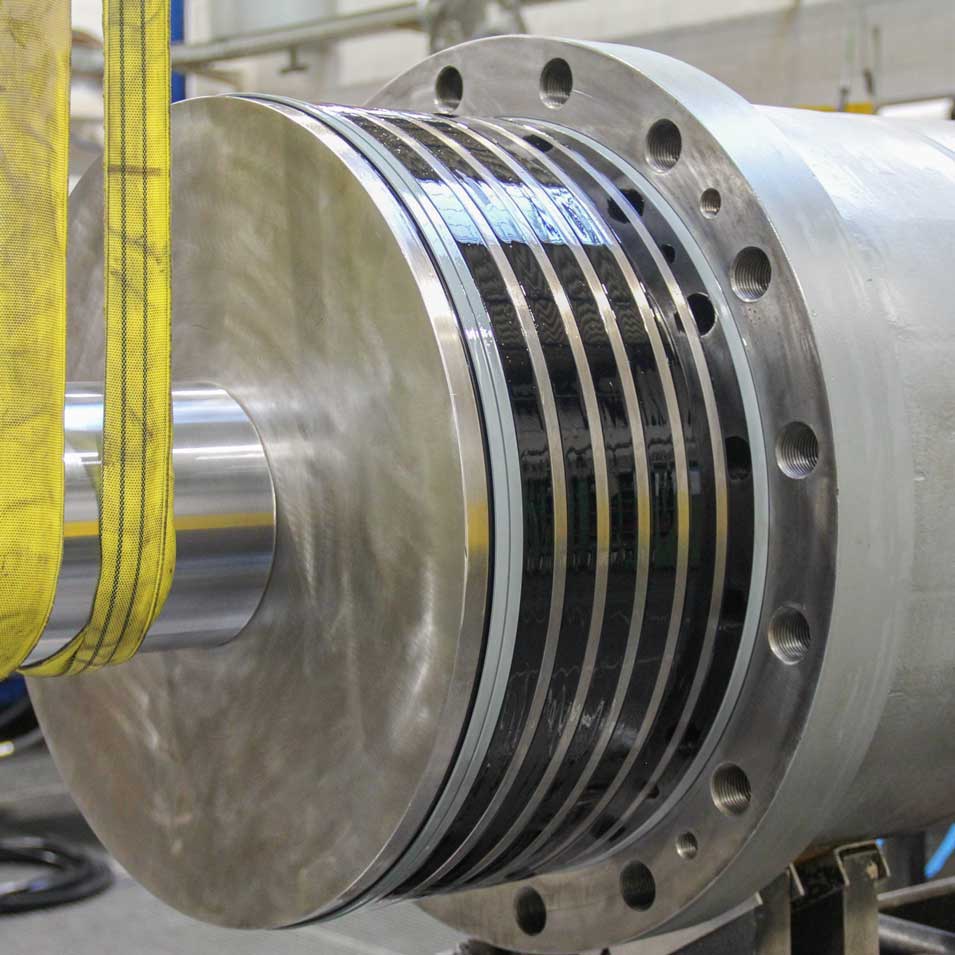

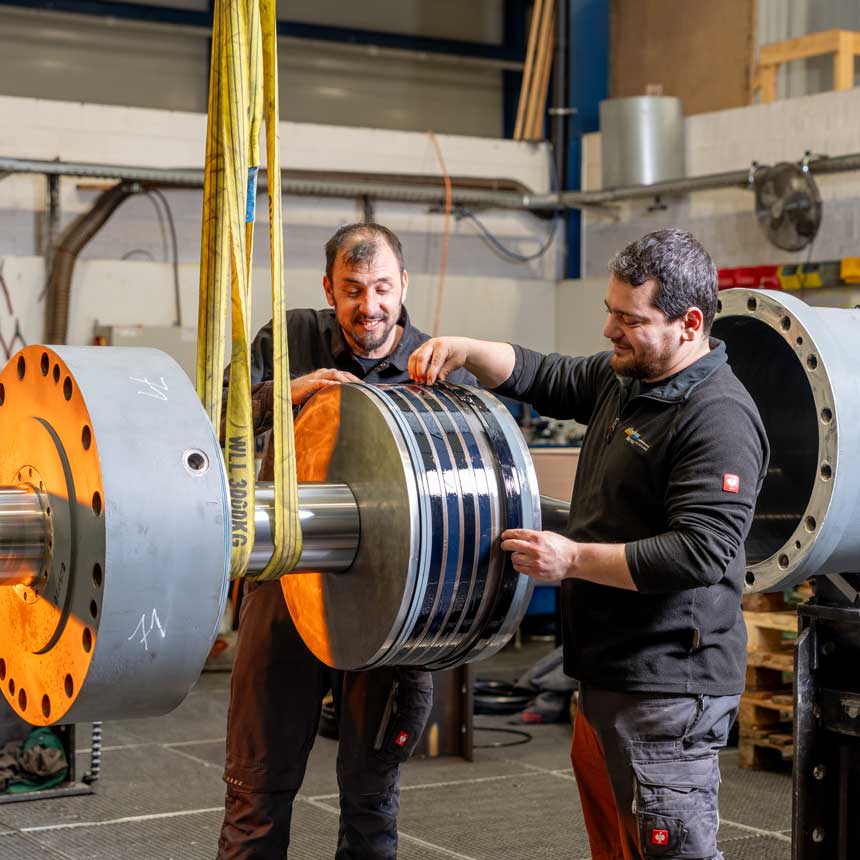

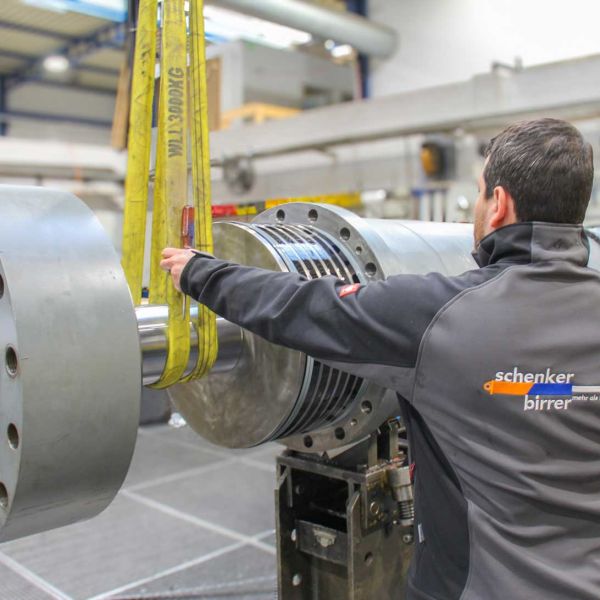

- Austausch aller Dichtungen, inklusive Montage des aktuellen Dichtungssystem
- Herstellung der Ersatzteile aus Stahl und Buntmetalle in unserer eigenen mechanischen Fertigung

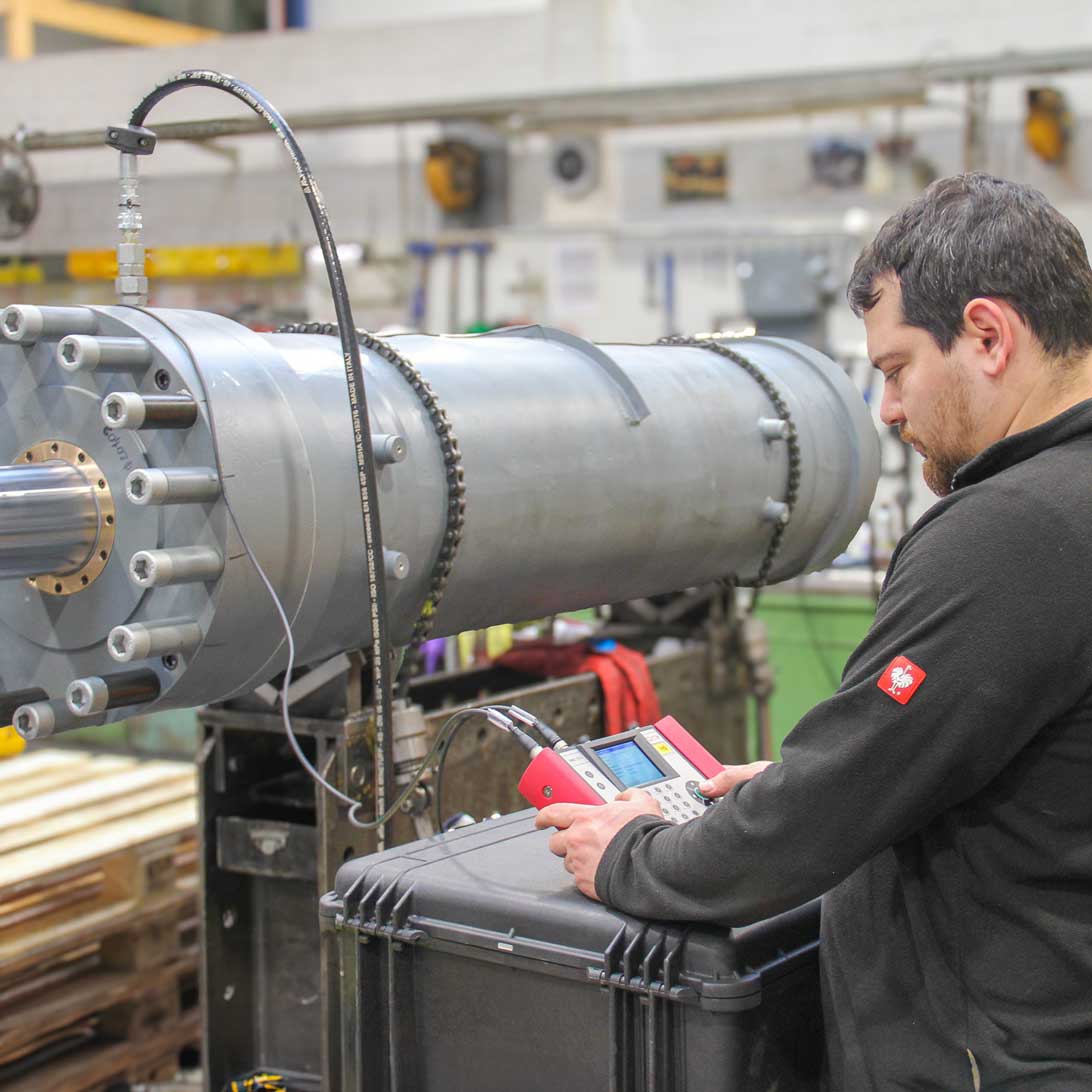

- Endkontrolle, Druck- und Funktionstest mit Prüfprotokoll, um höchste Qualitätsstandards zu erfüllen

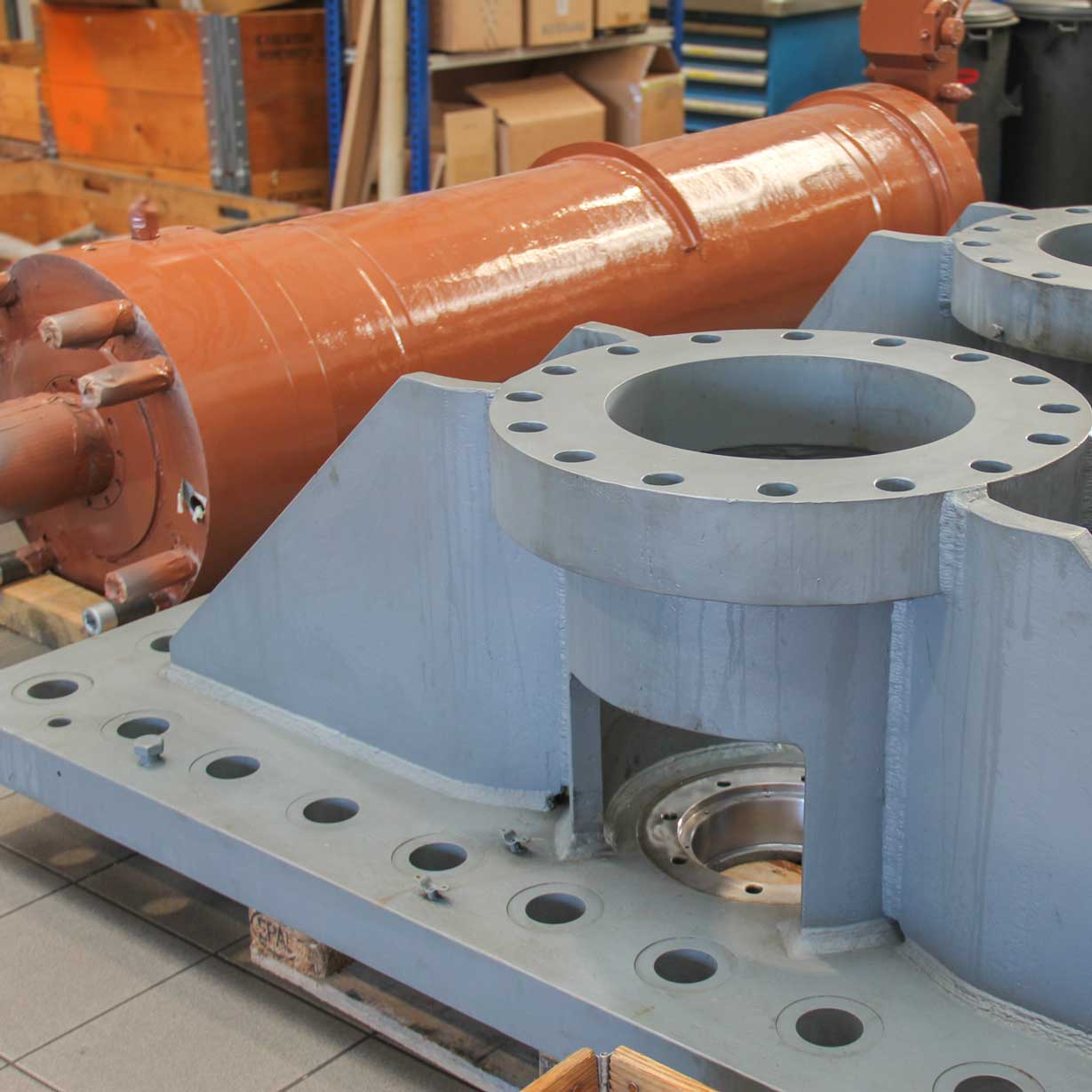

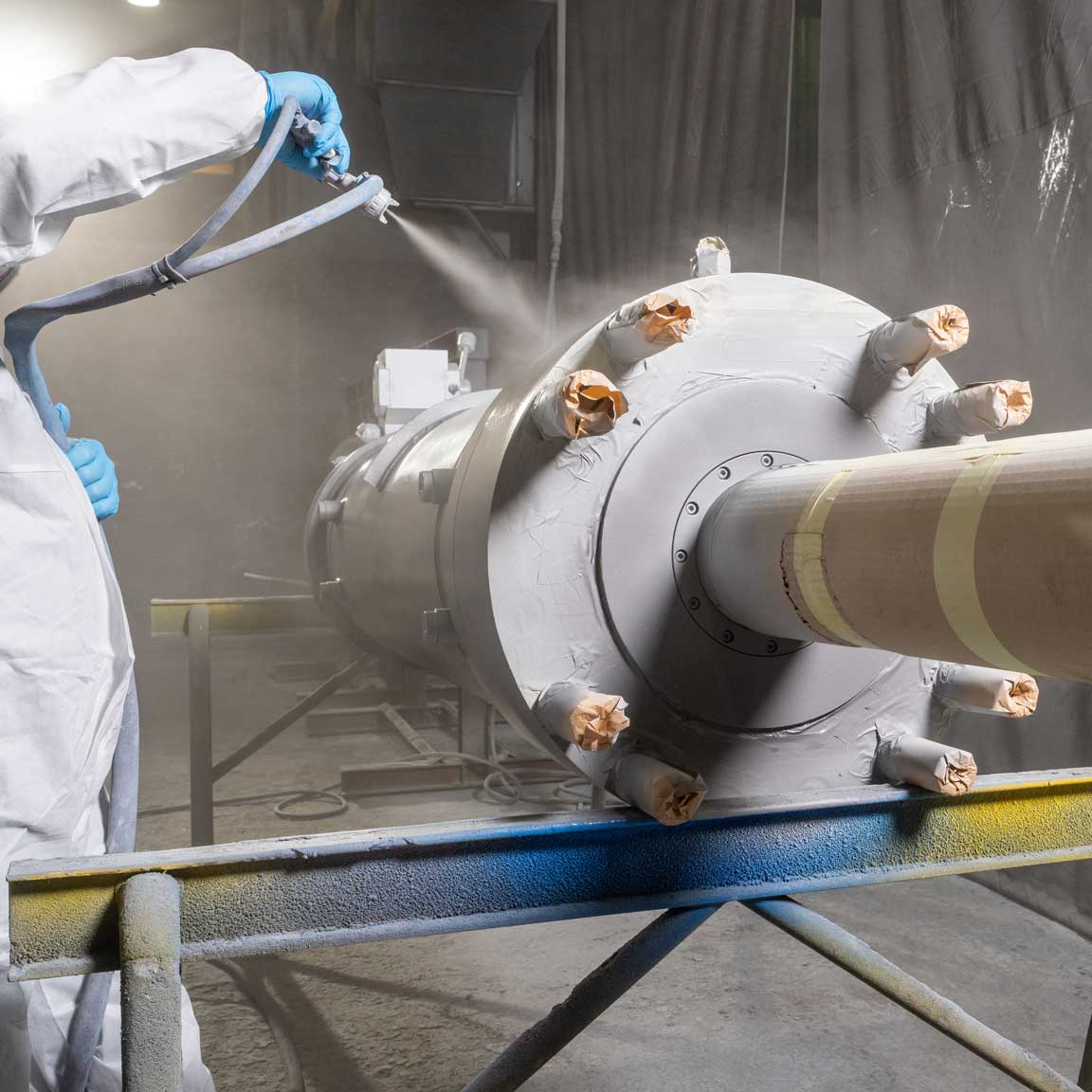

- Korrosionsschutz der Hydraulik-Einheiten und Anbauteile nach Wasserkraftvorschriften
«Die von uns gelieferten Zylinder wurden wie gewohnt zu unserer vollsten Zufriedenheit revidiert. Auch auf kurzfristige Projektänderungen wurde prompt und flexibel reagiert. Dank des engagierten Einsatzes konnten die Zylinder bereits früher als geplant wieder durch uns montiert werden. Ein herzliches Dankeschön an das Team von Schenker für die tolle Arbeit und die stets angenehme Zusammenarbeit, wie wir sie von euch kennen und schätzen.» Hansruedi Grob - Fäh Maschinen- u. Anlagenbau AG
Wir bedanken uns bei der Firma Fäh Maschinen- u. Anlagenbau AG und der Kraftwerke Sarganserland AG der Axpo für diesen bedeutsamen Auftrag und für das Vertrauen. Wir freuen uns auf eine weiterhin gute Zusammenarbeit.
