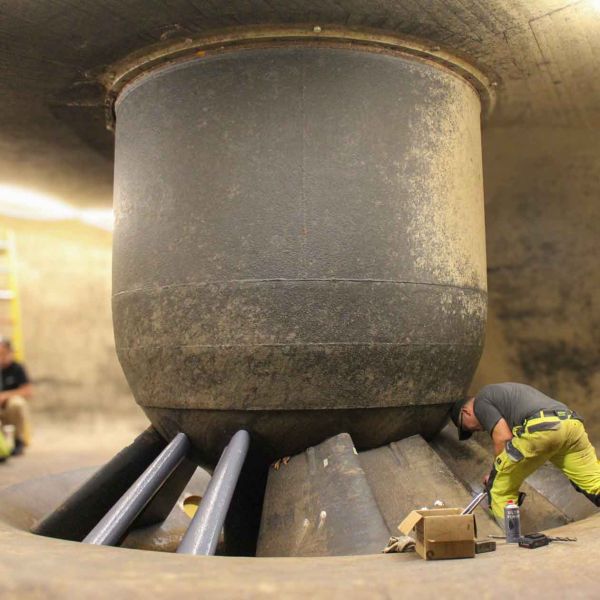

Die Schenker Hydraulik AG hatte die Gelegenheit, in Zusammenarbeit mit der Eniwa Kraftwerk AG im Wasserkraftwerk Aarau das Projekt der Instandhaltung der Leitschaufeln durchzuführen, um die volle Funktionalität der Turbinen langfristig sicherzustellen. Im gesamten Kraftwerk sind neun bauähnliche Kaplan-Turbinen in Betrieb. In der Zentrale 1 sind es vier gleiche doppelregulierende Kaplan-Turbinen, von denen jede mit zwölf Leitschaufeln ausgestattet ist.

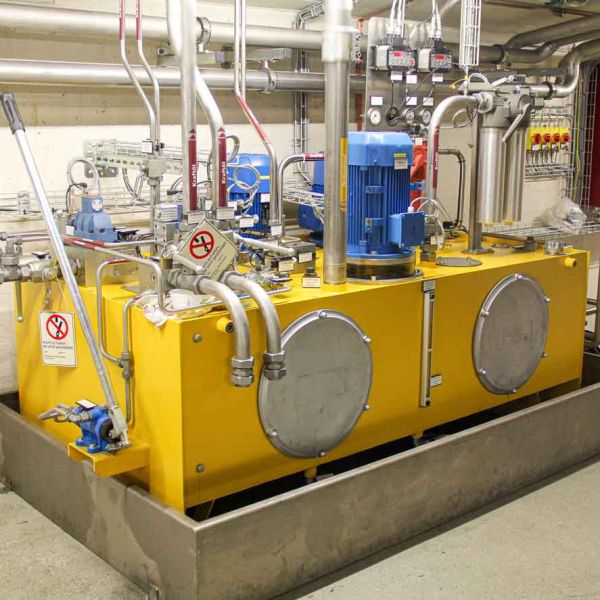

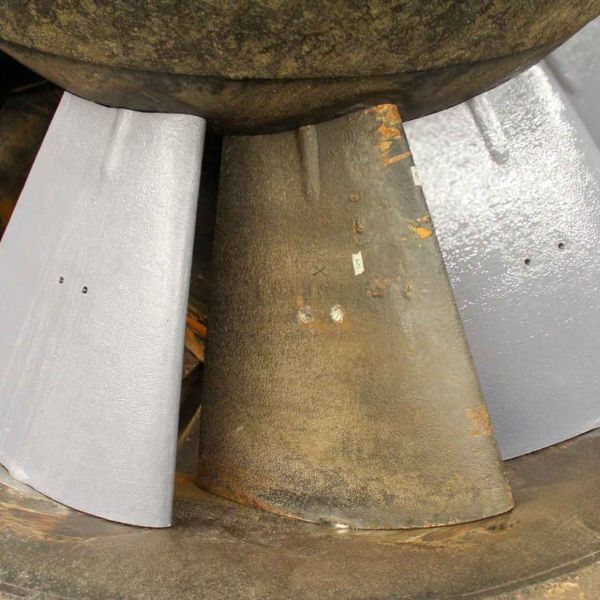

Zu Beginn des Projekts wurde ein umfassender Service des Hydraulikaggregats und des Servomotors durchgeführt. Anschliessend stellte sich heraus, dass die Leitschaufeln nicht mehr richtig schliessen, was zu einer ungenauen Regulierung des Wasserflusses auf die Turbinen führt. Die Untersuchung ergab, dass im Laufe der Jahre Sedimente wie Schlamm und Feinsand sich im Dichtungsbereich der Leitschaufel ablagerten. Dies führte zu Korrosionsschäden an der Welle der Leitschaufeln und beeinträchtigte das Drehen.
Der Prozess, um die volle Funktionsfähigkeit der Leitschaufeln wiederherzustellen, umfasste mehrere wichtige Schritte.

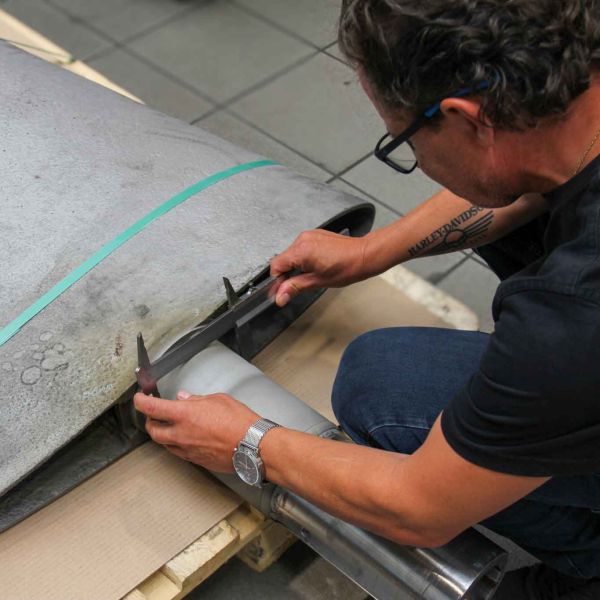

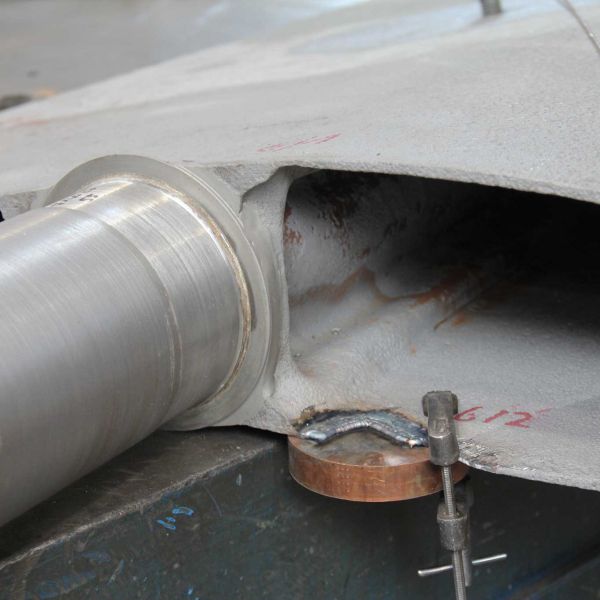

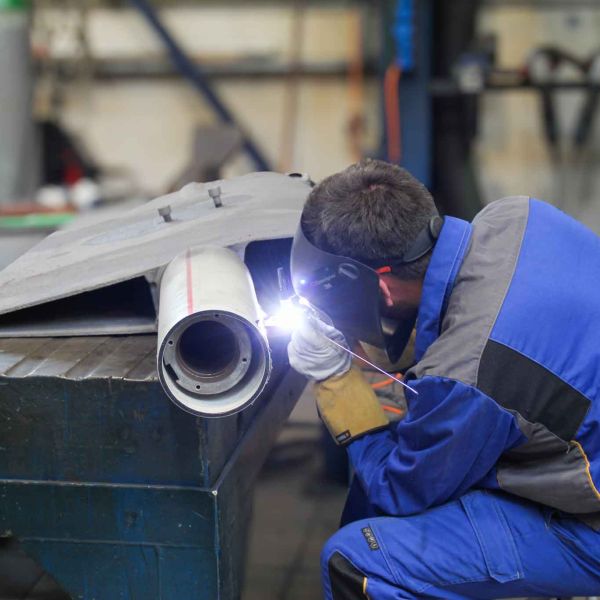

Rissprüfung und Reparatur: In Zusammenarbeit mit einem Fachexperten wurden die Leitschaufeln auf Risse untersucht. Kleinere Risse, die durch die Betriebsbelastungen entstanden, wurden ausgeschliffen und anschliessend neu verschweisst, so dass die Festigkeit wieder gewährleistet ist.

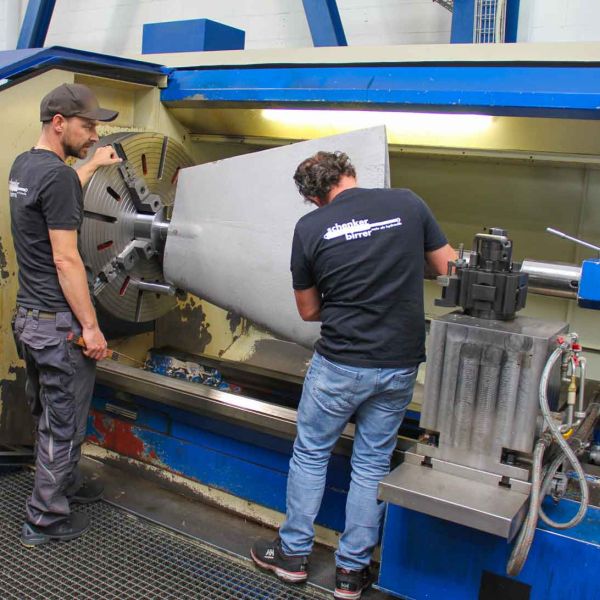

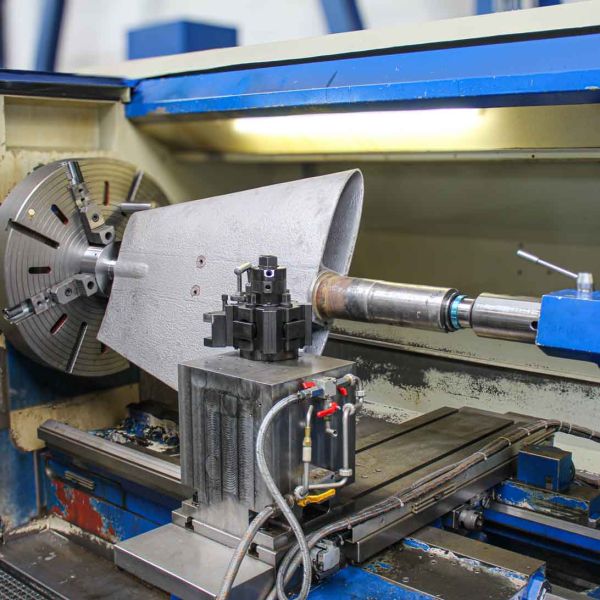

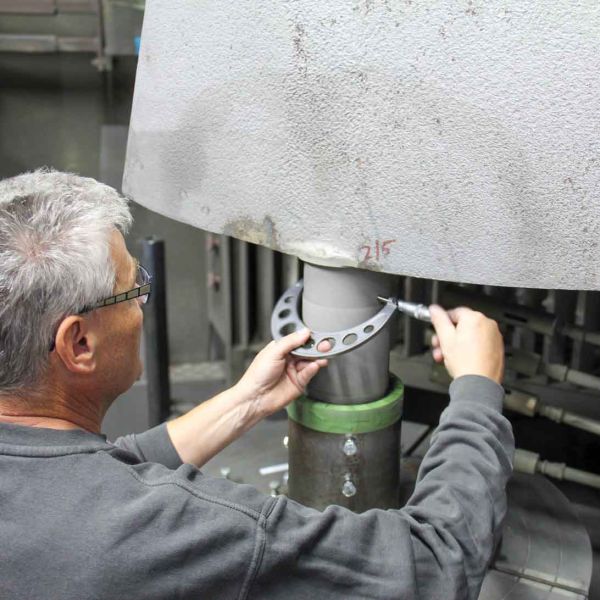

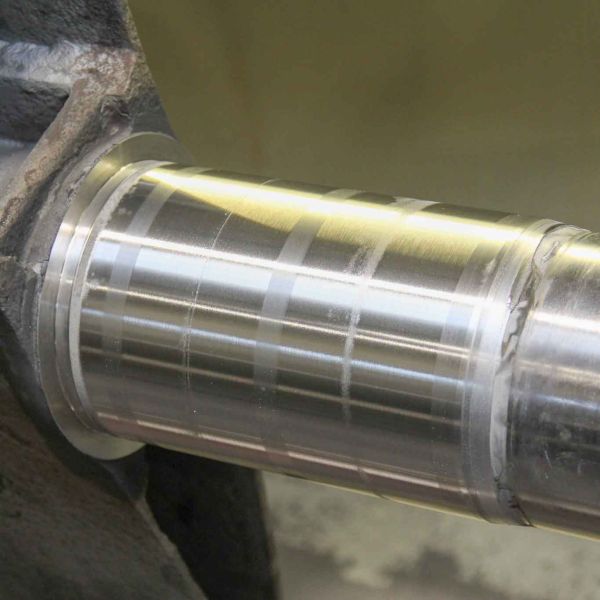

Abtragen von altem Material: Auf der Drehbank wurde das alte und korrosive Material der Leitschaufeln sorgfältig abgetragen, um eine saubere Basis für die weitere Bearbeitung zu schaffen.

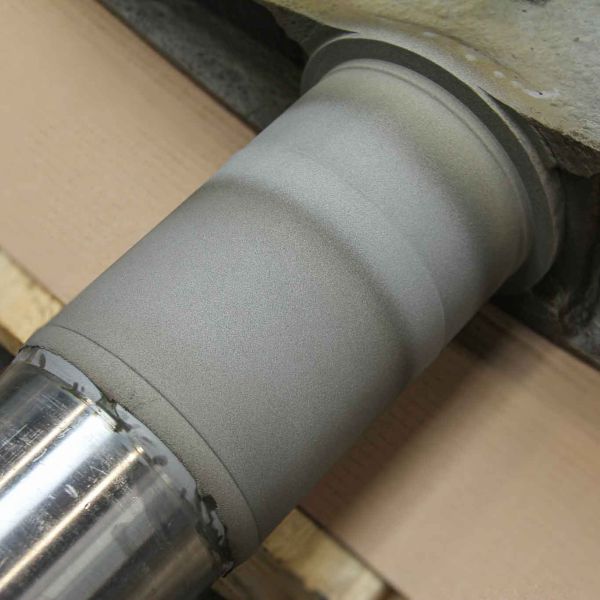

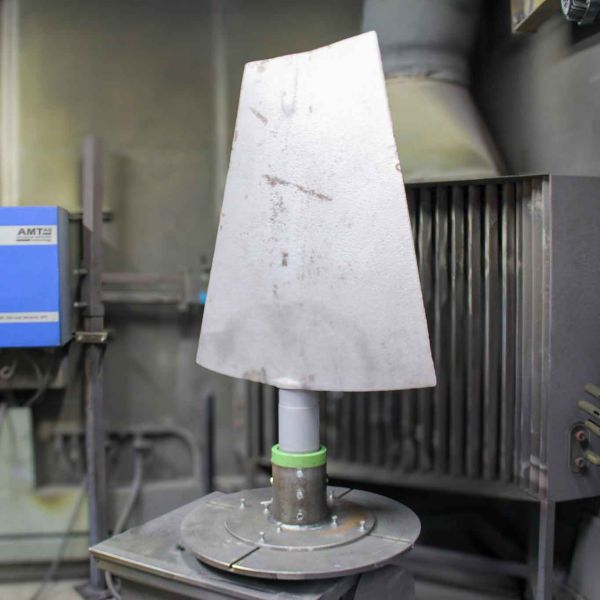

Oberflächenbehandlung: Bei unserer Tochterfirma, DEMA Metallspritzwerk iCoat AG erhielten die Wellen der Leitschaufeln mittels Auftragen einer Plasmaschicht eine neue verschleisssichere Schutzschicht.
Anfertigung neuer Dichtungen: Bei der Schenker Hydraulik AG wurden anschliessend massgeschneiderte Dichtungen hergestellt, um eine optimale Passgenauigkeit zu garantieren und ein erneutes Korrodieren der Welle zu verhindern.

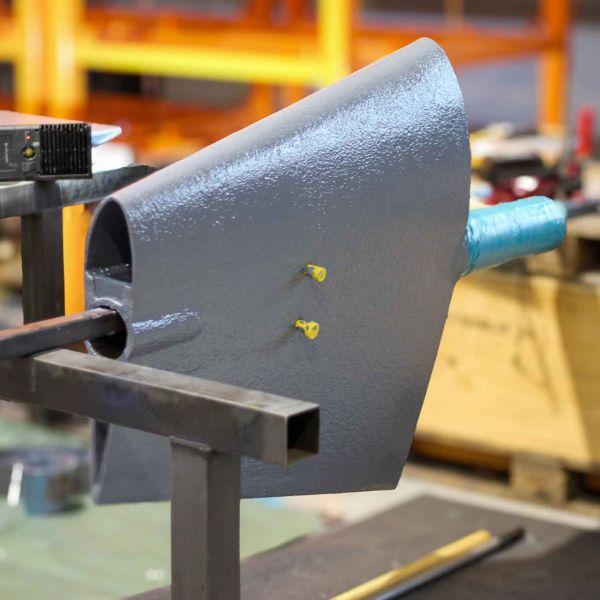

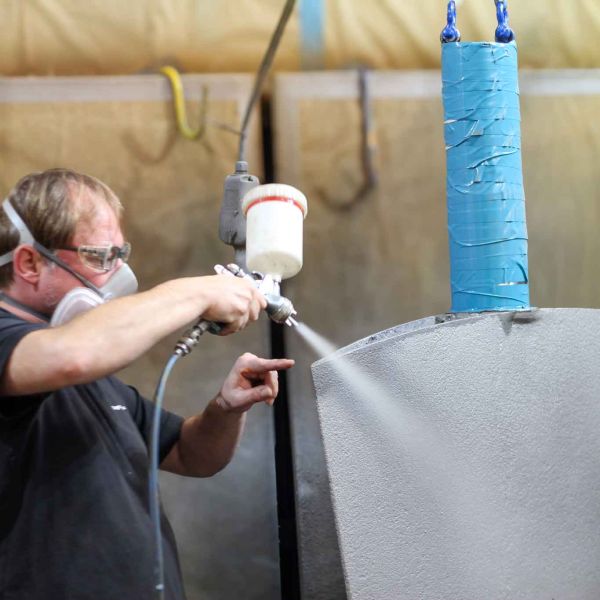

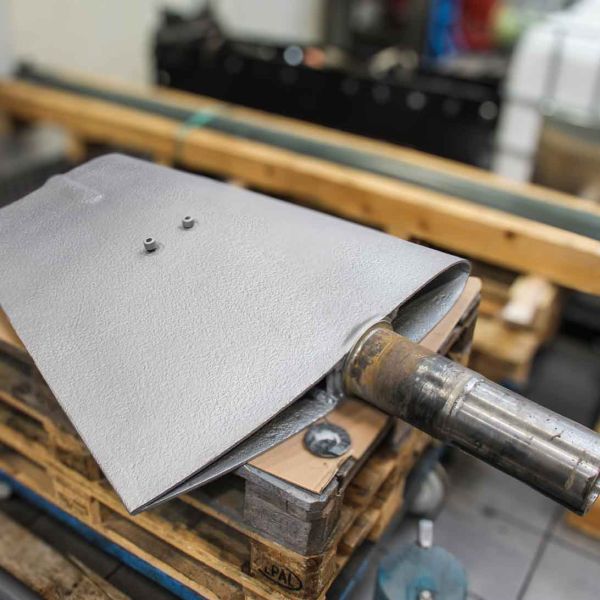

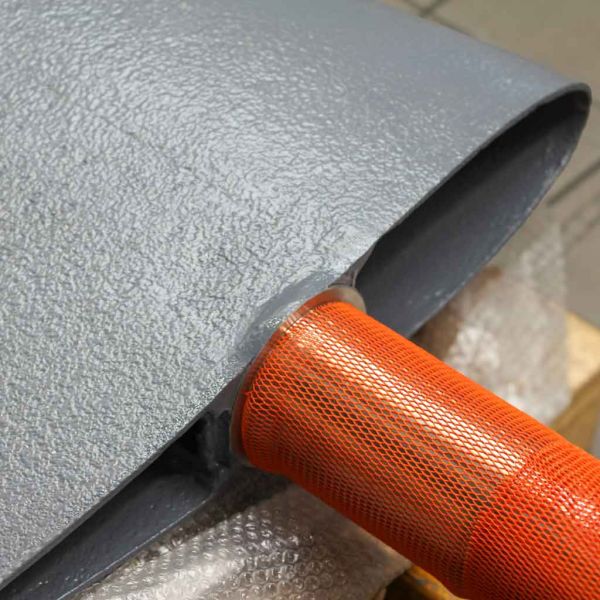

Endbeschichtung mit Keramikverstärkung: Im letzten Schritt erhielten die Leitschaufeln eine spezielle Beschichtung mit Keramikverstärkung. Diese Schutzschicht sorgt für eine erhöhte Beständigkeit gegen Korrosion und Erosion und verlängert damit die Lebensdauer der Leitschaufeln deutlich.
«Die Zusammenarbeit mit der Schenker Hydraulik AG hat sehr gut funktioniert. Zusammen haben wir die nicht alltägliche massgeschneiderte Sanierung der Leitschaufeln geplant und konnten von der vielseitigen Erfahrung der Verantwortlichen der Schenker Hydraulik AG profitieren. Die Sanierung der Leitschaufeln wurde zu unserer vollsten Zufriedenheit ausgeführt.» Hansjürg Tschannen - Eniwa Kraftwerk AG
Dank der erfolgreichen Zusammenarbeit mit der Eniwa Kraftwerk AG in Aarau konnten die Leitschaufeln umfassend revidiert und für den langfristigen Betrieb der Kaplan-Turbinen wieder hergestellt werden. Die durchgeführten Massnahmen gewährleisten, dass der Wasserfluss wieder präzise gesteuert und die Effizienz der Turbinen aufrechterhalten wird.
Wir bedanken uns herzlich bei der Eniwa Kraftwerk AG für das entgegengebrachte Vertrauen und freuen uns auf eine weiterhin erfolgreiche Zusammenarbeit!
